性能数据 | 流量范围 | 1.9~120m3/h |
扬程范围 | 20~80m | |
介质温度 | -20℃<T<+100℃ | |
环境温度 | 不超过40℃ | |
最高工作压力 | 泵吸入口压力+泵扬程≤1.6MPa | |
电机数据 | 配套功率 | 0.75KW~75KW |
电压 | 380V、440V | |
频率 | 50HZ、60HZ | |
转数 | 2900r/min | |
防护等级 | IP54/IP55 | |
绝缘等级 | F | |
材料 | 泵体、泵盖、叶轮 | ZG1Cr18Ni9Ti |
泵轴 | 1Cr18Ni9Ti |
产品概述:

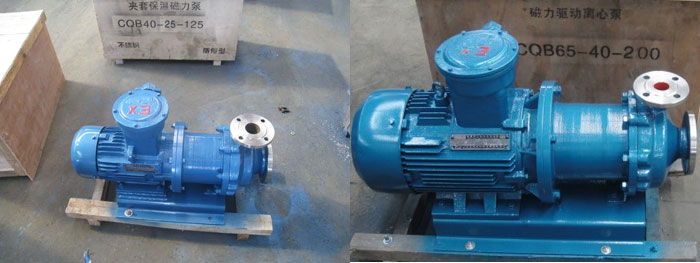

CQB型磁力传动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封,因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象,完全无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质,是创建无泄漏、无污染文明车间、文明工厂的理想用泵。
主要用途及适用范围:
CQB系列磁力泵适 用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于 30×10-6m2/S的不含硬颗粒和纤维的液体。
防漏设计:
以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。
操作原理:
磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。
优点:
同使用机械密封或填料密封的离心泵相比较,磁力泵具有以下优点。
1.泵轴由动密封变成封闭式静密封,彻底避免了介质泄漏。
2.无需独立润滑和冷却水,降低了能耗。
3.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。
4.过载时,内、外磁转子相对滑脱,对电机、泵有保护作用。
型号意义:
例:CQB50-32-160
CQ-磁力驱动离心泵
B-过流部件材质为金属
50-吸入口直径(mm)
32-排出口直径(mm)
160-叶轮名义直径(mm)
型 号 | 口径(mm) | 流量(m3/h) | 扬程(m) | 电机功率(kW) | 电压(V) | 材质 | |
进口 | 出口 | ||||||
CQB32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 |
CQB32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
CQB40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
CQB40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 | |
CQB40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
CQB50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 | |
CQB50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 | |
CQB50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | <p style="text-align: center; line-height: 15pt; margin: 0cm |
