  • ZCQ自吸磁力泵
  • ZCQ自吸磁力泵

    性能数据

    流量范围

    3~50m3/h

    扬程范围

    12~50m

    介质温度

    -20T+100

    环境温度

    不超过40

    最高工作压力

    泵吸入口压力+泵扬程≤1.6MPa

    电机数据

    配套功率

    0.37~18.5KW

    电压

    380/220V

    频率

    50/60HZ

    转数

    2900r/min

    防护等级

    IP54/IP55

    绝缘等级

    F

    材料

    泵体、泵盖、叶轮

    ZG1Cr18Ni9Ti

    泵轴

    1Cr18Ni9Ti

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    产品概述:

    ZCQ型自吸式磁力驱动泵既有CQ型磁力泵全密封、无泄漏、耐腐蚀的特点。又集自吸于一身,不需底阀和引灌水,自吸高度4米,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位,抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。


    产品特点:

    ZCQ型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,该磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。


     工作原理:

    本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内, 经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。


    防漏设计:

    以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵.


    操作原理:



    磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。


    优点:

    同使用机械密封或填料密封的离心泵相比较,磁力泵具有以下优点。

    1.泵轴由动密封变成封闭式静密封,彻底避免了介质泄漏。

    2.无需独立润滑和冷却水,降低了能耗。

    3.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。

    4.过载时,内、外磁转子相对滑脱,对电机、泵有保护作用。

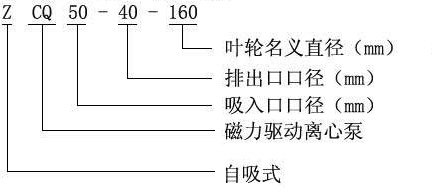

    型号意义:


    <td style="border-bottom: #a6a6a6 1pt solid; border-left: #a6a6a6 1pt solid; padding-bottom: 0cm; background-color: transparent; padding-left: 0cm; width: 92.5pt; padding-right: 0cm; height: 30.75pt; border-top: #a6a6a6 1pt solid; border-right: #a6a6a6 1pt solid; padding-top: 0cm; mso-bor

    型号

    口径(mm)

    流量 (m3/h)

    扬程(m)

    电机功率 (kW)

    电压

    材质

    进口

    出口

    (V)

    ZCQ20-12-100

    20

    12

    3

    12

    0.37

    220/380

    不锈钢

    ZCQ25-20-115

    25

    20

    6.6

    15

    1.1

    380

    ZCQ32-25-115

    32

    25

    6.6

    15

    1.1

    380

    ZCQ32-25-145

    32

    25

    6.6

    25

    1.1

    380

    ZCQ40-32-132

    40

    32

    10.8

    20

    2.2

    380

    ZCQ40-32-160

    40

    32

    12

    32

    4

    380

    ZCQ50-40-145

    50

    40

    14.4

    25

    4

    380

    ZCQ50-40-160

    50

    40

    13.2

    32

    4
