产品展示

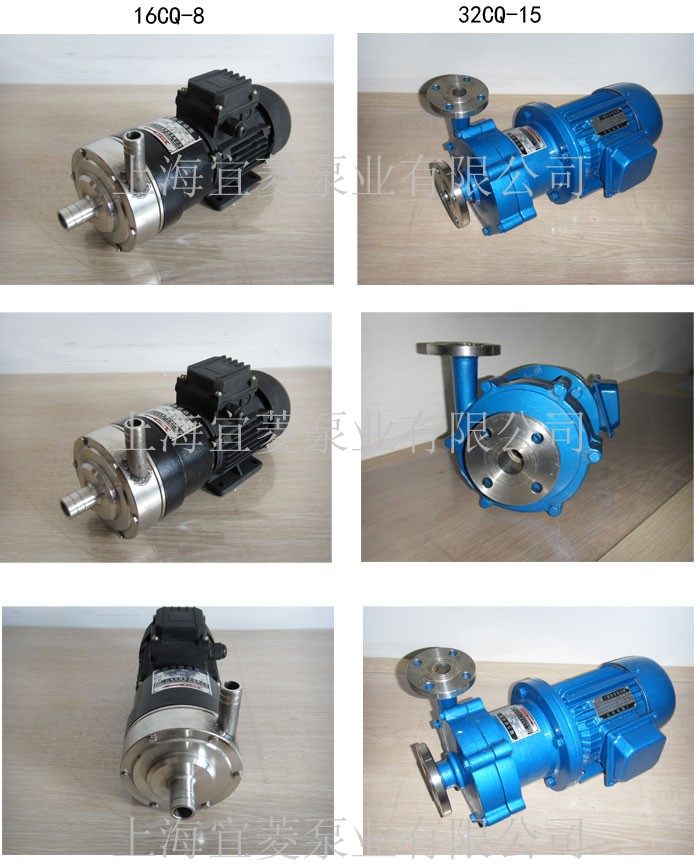

  • CQ不锈钢磁力泵
  • CQ不锈钢磁力泵

    性能数据

    流量范围

    1.2~60m3/h

    扬程范围

    5~50m

    介质温度

    -20T+100

    环境温度

    不超过40

    最高工作压力

    泵吸入口压力+泵扬程≤1.0MPa

    电机数据

    配套功率

    0.12KW~18.5KW

    电压

    380V440V

    频率

    50HZ60HZ

    转数

    2900r/min

    防护等级

    IP54/IP55

    绝缘等级

    F

    材料

    泵体、泵盖、叶轮

    ZG1Cr18Ni9Ti

    泵轴

    1Cr18Ni9Ti

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    产品概述:

         CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。

       我公司生产的CQ型磁力驱动泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美化。CQ型磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。


    用途:

         磁力泵结构紧凑、外型美观、体积小、噪音低、运行可靠、使用维修方便。可广泛用于化工、制药、石油、电镀、食品、电影照相洗印,科研机构。国防工业等单位抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。


    防漏设计:

    以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

    操作原理:

    磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

    优点:

    同使用机械密封或填料密封的离心泵相比较,磁力泵具有以下优点。

    1.泵轴由动密封变成封闭式静密封,彻底避免了介质泄漏。

    2.无需独立润滑和冷却水,降低了能耗。

    3.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。

    4.过载时,内、外磁转子相对滑脱,对电机、泵有保护作用。



    型号意义




    型 号

    口径

    流量 (m3/h)

    扬程 (m)

    电机功率     (kW)

    电 压
    (V)

    材质

    进口(mm)

    出口(mm)

    14CQ-5

    14

    10

    1.2

    5

    0.12

    220/380



    16CQ-8

    16

    12

    1.8

    8

    0.18

    220/380

    20CQ-12

    20

    12

    3

    12

    0.37

    220/380

    25CQ-15

    25

    20

    5.4

    15

    1.1

    380

    32CQ-15

    32

    25

    6.5

    15

    1.1

    380

    32CQ-25

    32

    25

    4.8

    25

    1.1

    380

    40CQ-20

    40

    32

    10

    20

    2.2

    380

    40CQ-32

    40

    32

    11.5

    32

    4

    380

    50CQ-25

    50

    40

    14.4

    25

    4

    380

    50CQ-32

    50

    40

    13.2

    32

    4

    380

    50CQ-50

    50

    32

    7.8

    50

    5.5

    380

    65CQ-25

    65

    50

    16.8

    25

    5.5

    380

    65CQ-32

    65

    50

    25

    32

    7.5

    380

    80CQ-32

    80

    65

    50

    32

    11

    380

    50CQ-50

    80

    65

    50

    50

    15

    380

    100CQ-32

    100

    80

    60

    32

    15

    380

    100CQ-50

    100

    80

    60

    50

    18.5

    380

    :表中16CQ-8---100CQ-50都可配防爆电机


    性能曲线:


    耐腐蚀性能 供参考:

    介质名称

    浓度(%

    聚丙烯

    浓度(%

    ABC

    25℃

    50℃

    20℃

    60℃

    硫酸

    60

    30

    X

    硝酸

    25

    20

    ?

    盐酸

    36

    38

    氢氟酸

    35

    40

    X

    醋酸

    80

    20

    ?

    氢氧化钠

    100

    重铬酸钾

    25

    溴水

    X

    X

    ?

    X

    乙醇

    ?

    50

    丙酮

    ?

    10

    ?

    四氯乙烷

    ?

    ?

    X

    氟利昂22

    ?

    ?

    漂白液

    CL13%

    CL12.5%

    ?

    ?

    电镀液

    ?

    X

    照相液

    照相液

    ?

    ?

    ?

    介质名称

    浓度(%)

    不锈钢

    浓度(%)

    陶瓷

    25℃

    50℃

    25℃

    80℃



    5

    X

    ?

    ?

    硝酸

    70

    ?

    ?

    ?

    盐酸

    X

    ?

    ?

    氢氟酸

    X

    0~100

    X

    醋酸

    20

    ?

    ?

    氨氧化钠

    70

    ?

    X

    重铬酸钾

    40~60

    ?

    ?

    10~20

    ?

    ?



    ?

    ?

    ?



    ?

    ?

    ?



    ?

    ?

    ?

    四氯乙烷

    50

    ?

    ?

    ?

    ?

    氟利昂22

    ?

    ?

    ?

    漂白液

    X

    ?

    ?

    电镀液

    ?

    ?

    照相液

    ?

    ?

    ?

    符号说明:?一优良,一良好,?一可用,但腐蚀明显。X—腐蚀严重,不适用。

      结构图

     安装尺寸
