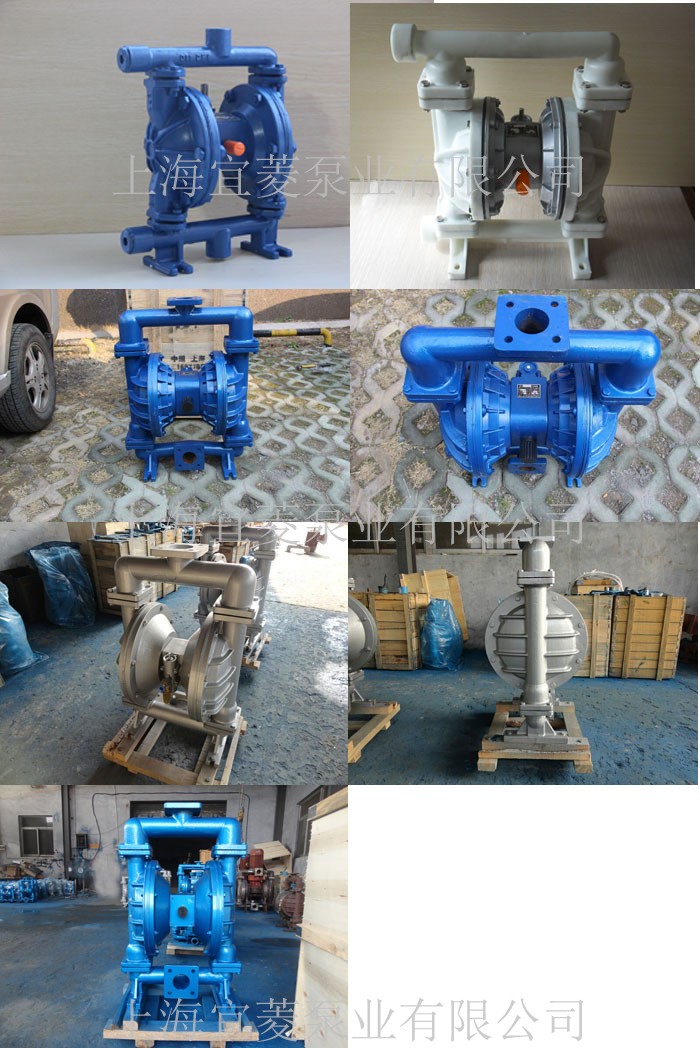

  • QBY气动隔膜泵
  • QBY气动隔膜泵

    性能数据

    流量范围

    0.8-30 m3/h

    扬程范围

    0-50 m

    介质温度

    0T+100

    粘度范围

    0-15000cps

    气源数据

    供气压力

    5-7 kg

    空气消耗量

    0.3-1.5 m3/min

    材料

    膜片

    丁晴、氯丁、四氟(F46



    泵体

    铸铁、铝合金、PPPVDF、不锈钢等

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    产品概述:

    ●宜菱公司生产的QBY系列气动隔膜泵是一种新型输送机械。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。

    ●宜菱公司目前已形成系列化生产,共有八种规格直径:φ10mm3/8'')、φ15mm1/2'')、φ25mm1'')、φ40mm11/2'')、φ50mm2'')、φ65mm21/2'')、φ80mm3'')、φ100mm4'')。四种材质:铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。

    ●该泵自1986年投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。


    主要特点:

    1.气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

    2、不需要灌引水,吸程高达7m,扬程达50m,出口压力不小于6kgf每平方厘米。

    3、流动宽蔽,通过性能好,允许通过最大颗粒。直径达10mm抽送泥浆、杂质时,对泵磨损极小。

    4、扬程、流量可通过气阀开度实现无级调节。(气压调节在2-8kg/平方厘米)

    5、该泵无旋转部件,不会造成环境污染和危害人身安全。

    6、不必用电,在易燃、易爆场所使用安全可靠。

    7、可输送较粘的液体。(粘度在1万厘泊以下)

    8、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。


    适用范围:



    化工业:酸、碱、溶剂、悬浮物、分散体系。

    石化业:稠油、油脂、泥浆、污泥等。

    涂料业:树脂、溶剂、着色剂、油漆等。

    日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。

    陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。

    采矿业:煤浆、岩浆、泥浆、砂浆、润滑油等。

    水处理:石灰浆、软性沉淀物、污水、化学品、废水。

    食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜。

    饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。

    医药业:溶剂、酸、碱、植物提炼液、软膏等各类药品料液。

    造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。

    电子业:溶剂、电镀液、清洗液、硝酸、废酸、腐蚀性酸、抛光液。

    纺织业:染料化学品、树脂、胶等。

    建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。

    汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。

    家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。

    冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

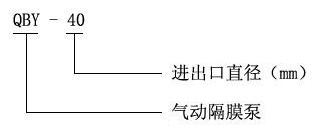

    型号意义:

    名称

    型号

    进出口径(mm)

    流量 (m3/h)

    扬程 (m)

    吸程 (m)

    最大允许通过颗粒φ(mm)

    最大供气压(kgf/cm2)





    QBY-10

    10

    0.8

    50

    5

    1

    2-7

    QBY-15

    15

    1

    50

    5

    1

    2-7

    QBY-25

    25

    2.4

    50

    7

    2.5

    2-7

    QBY-40

    40

    8

    50

    7

    4.5

    2-7

    QBY-50

    50

    12

    50

    7

    8

    2-7

    QBY-65

    65

    16

    50

    7

    8

    2-7

    QBY-80

    80

    24

    50

    7

    10

    2-7

    QBY-100

    100

    30

    50

    7

    10

    2-7

    QBY系列气动隔膜泵根据客户输送的介质不同,分不同材质的泵体和膜片。

    泵体材质分为:铸铁、铝合金、不锈钢(304.316)、工程塑料、氟塑料(PVDF)。

    膜片材质分为:氯丁、丁晴、四氟(F4)、聚四氟(F46)。


    性能曲线:




    几种隔膜材料特性:

                  隔膜品种介质种类

    丁睛橡胶

    氯丁橡胶

    氟橡胶

    聚四氟乙烯

    食品橡胶

    发烟硝酸

    ×

    ×



    浓硝酸

    ×

    ×



    浓硫酸

    ×

    ×



    浓盐酸

    ×



    浓磷酸

    ×



    浓醋酸

    ×

    ×

    ×



    浓氢氧化钠



    无水氨



    稀硝酸

    ×

    ×



    稀硫酸



    稀盐酸

    ×



    稀磷酸

    ×

    ×



    稀氢氧化钠



    氨水

    ×





    ×

    ×



    汽油



    石油

    ×



    四氯化碳





    二硫化碳



    ×



    乙醇



    丙铜

    ×

    ×



    甲酚

    ×



    乙醛

    ×

    ×



    乙苯

    ×

    ×



    丙烯晴

    ×



    丁醇



    丁二烯

    ×



    苯乙烯

    ×

    ×



    醋烯乙酯

    ×

    ×

    ×



    ×

    ×

    ×





    注:○——寿命较长、——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

     结构图:

    1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口


    工作原理:




            在泵的两个对称工作腔中AB中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔中隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。

        在图示中压缩空气由E进入配气阀,使膜片向右运动,则A室的吸力使介质由C入口流入,推开球阀2进入A室,球阀4则因吸入而闭锁;B室中的介质则被挤压,推开球阀3由出口D流出,同时使球阀A闭锁,防止回流,就这样循环往复使介质不断从C入口处吸入,D出口处排出。




    尺寸图
