产品展示

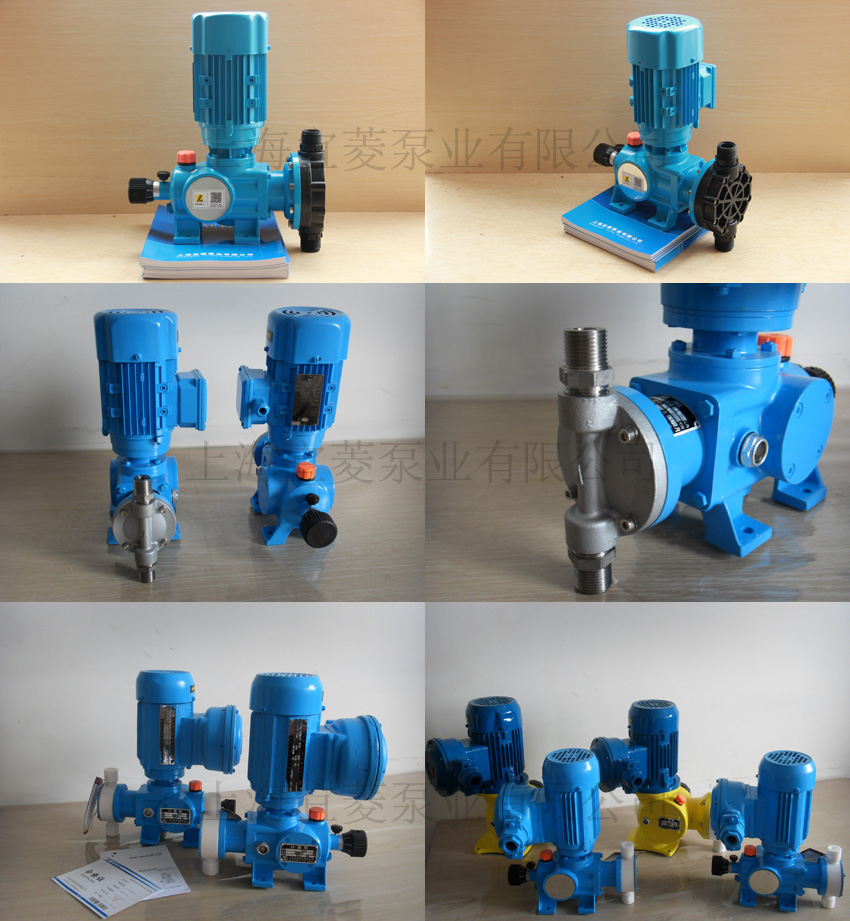

  • KD隔膜式计量泵
  • KD隔膜式计量泵

    性能数据

    流量范围

    0-180 L/H

    压力范围

    0-0.8 MPA

    电机数据

    环境温度

    -30 --- 80

    电压

    380V/ 420V /220V 两相、三相标准电机或防爆电机

    频率

    50HZ/60HZ

    功率

    180W, 50/60Hz

    防护等级

    IP54/IP55

    绝缘等级

    F

    材料

    泵头

    304316LPVCPVDF

    膜片

    PTFE

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    隔膜系列计量泵定义:

    泵的液力端借助于隔膜来组成工作腔,以隔膜周期变形来代替活塞(柱塞)的往复运动的泵.称为机械隔膜泵。

    特点:

    ■因液力端的隔膜的静密封代替活塞的动密封,因此可以做到输送介质绝对不泄漏。

    ■除清水外,更适用于输送易燃易爆、剧毒、恶奥、放射性的介质;

    ■特点:①流量范围:0.47--3600L/h;②最高工作压力:1.2MPa;③液力端为静机

      械隔膜泵吸入性能较柱塞泵和液压隔膜泵差,为此容积效率也很低;

    ■结构上比柱塞泵复杂,但比液压隔膜泵简单;

    ■出口压力一般在1.OMPa以下,流量适用范围较小,计量精度比柱塞泵和液压隔膜

      泵低,当压力从小到大时,流量变化可达一10%;

    ■无安全泄放装置。

    0.75KW及以下功率计量泵,可配计量泵数字控制器,实现数字化,实现就地和远

      程控制(JLM, JBB除外)

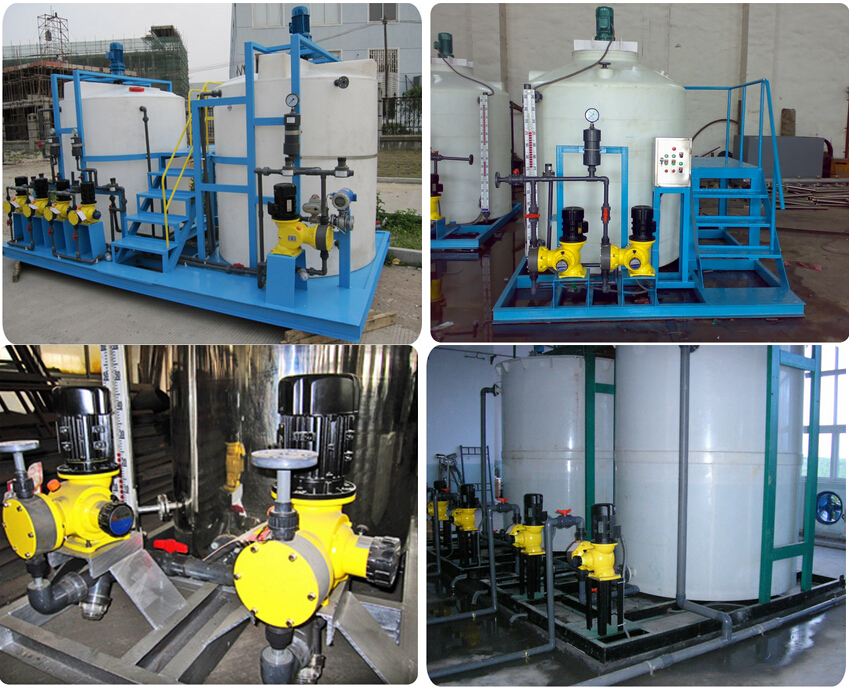

    应用:

    适用于由一般的常温清水直至具有强腐蚀,易挥发、已结晶、易燃、易爆、剧毒、恶臭、腐蚀性强.比重大、中等粘度,有放射性或其它贵重等。同时也可输送悬浮液体,对一些为防止隔膜破裂后,介质与液压油混合引起事故,对易燃易爆、剧毒及贵重液体时,可选用双隔膜计量泵并带隔膜破裂报警装置。



    KD机械隔膜式计量泵简介:

    该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,最少行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。

    该型泵可输送温度-30℃—80,粘度为0.31000mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。

    不同型号的计量泵均可根据用要求装配变频电机(能接收4-20mA电流信号)或防爆电机。

    泵的型号规格及参数请参考本公司的产品选型样本。

    结构原理和特性

    2.1泵的结构:该泵的由电机、传动箱、缸体等三部份组成。

    2.1.1传动箱部件是由凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行调节挺杆行程,从面改变膜片伸缩距离来达到改变流量的目的。

    2.1.2缸体部件是由泵头、吸入阀组、排出阀组、膜片各膜片底座等组成。

    2.2工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当膜片向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

    2.3流量调节特性:泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变挺杆间的间距,改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程,精确率为95%

    材料

    泵头: SUS304, SUS316, PVC, PTFE

    隔膜: PTFE

    单向阀: SUS304, SUS316, PVC, PTFE

    阀球: ZrO2, SUS304, SUS316, 陶瓷

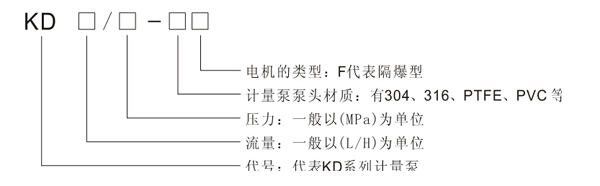

    型号意义:


    技术参数:

    型号

    流量 (l/h)

    压力(MPA)

    冲次(min-1)

    功率(kw)

    进出口径(DN)

    重量(kg)

    KD20/0.8

    20

    0.8

    48

    0.18

    ф8软管

    8

    KD40/0.6

    40

    0.6

    96

    0.18

    ф8软管

    KD60/0.6

    60

    0.6

    48

    0.18

    15

    KD80/0.5

    80

    0.5

    96

    0.18

    15

    KD120/0.5

    120

    0.5

    96

    0.18

    15

    KD180/0.5

    180

    0.5

    144

    0.18

    15

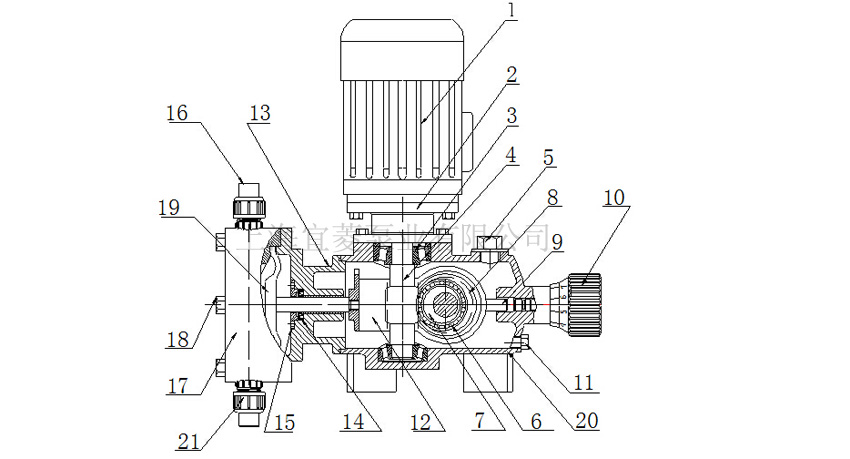

    结构图:

    序号

    零件名称

    件数



    序号

    零件名称

    件数

    1

    电机

    1

    13

    泵头联节座

    1

    2

    电机座

    1

    14

    密封件

    1

    3

    轴承

    2

    15

    油封压板

    1

    4

    蜗杆

    1

    16

    排出阀总成

    1

    5

    偏心轴总成

    1

    17

    泵头

    1

    6

    轴承

    2

    18

    泵头螺栓

    6

    7

    加油盖

    1

    19

    膜片

    1

    8

    蜗轮

    1

    20

    泵体

    1

    9

    调节顶杆

    1

    21

    O型密封圈

    2

    10

    调节手轮

    1







    11

    放油塞

    1







    12

    连杆

    1








    尺寸图:
