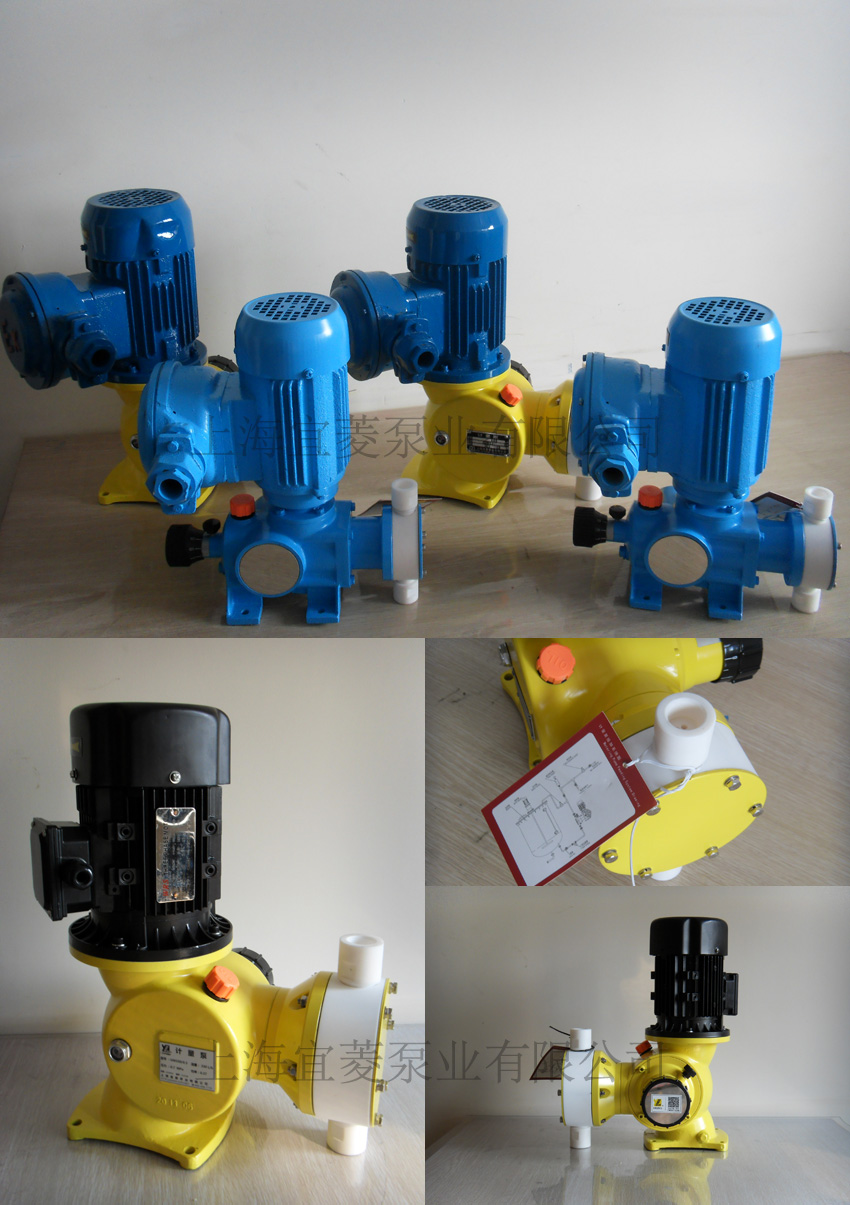

  • GM隔膜式计量泵
  • GM隔膜式计量泵

    性能数据

    流量范围

    25-500 L/H

    压力范围

    0-1.0MPA

    电机数据

    环境温度

    -30 --- 80

    电压

    110V/380V/ 420V /220V 两相、三相标准电机或防爆电机

    频率

    50HZ/60HZ

    功率

    370W , 50/60Hz

    防护等级

    IP54/IP55

    流量控制

    手动控制, 自动控制(接收4-20mA 信号)

    材料

    泵头

    304316LPVCPVDF

    膜片

    PTFE

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    隔膜系列计量泵特点:

    1. 操作安全,机械驱动隔膜。

    2. 密封性好,无泄漏,装配维修简单安全。

    3.它可以传输高粘度介质,腐蚀性液体和危险性的化学品。

    4.流量调节能够调节冲程长度或电机频率。

    5.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维布,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜适用寿命。

    6.膜片后面增加不锈钢增强板设计,可以提高膜片使用寿命。

    7.可配计量泵数字控制器,可实现数字化,就地和远程控制。

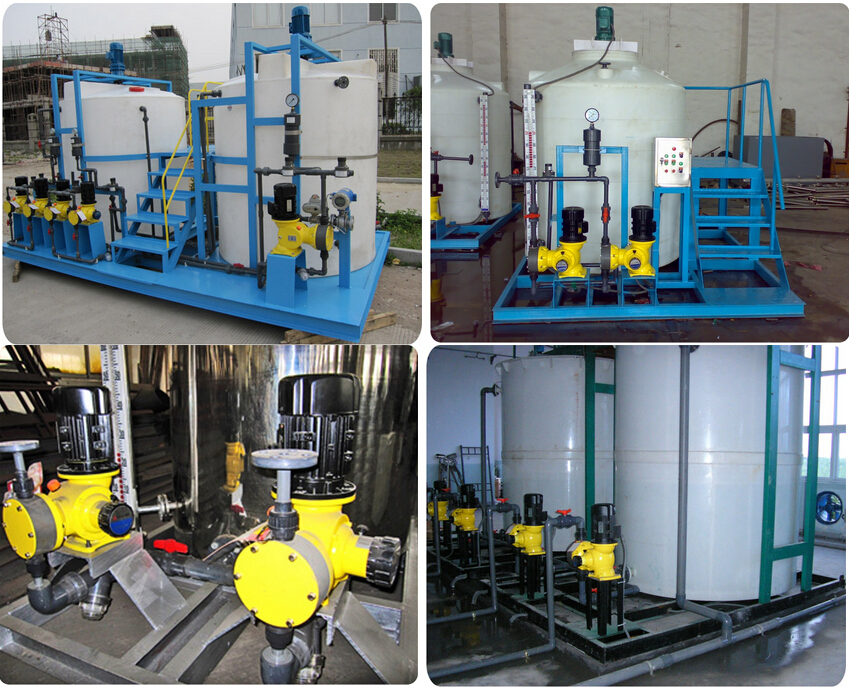

    隔膜系列计量泵应用:

    适用于由一般的常温清水直至具有强腐蚀,易挥发、已结晶、易燃、易爆、剧毒、恶臭、腐蚀性强,比重大、中等粘度,有放射性介质等



     材料

    泵头: SUS304, SUS316, PVC, PTFE

    隔膜: PTFE

    单向阀: SUS304, SUS316, PVC, PTFE

    阀球: ZrO2, SUS304, SUS316, 陶瓷

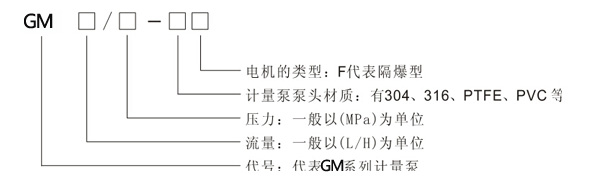

    型号意义:


    技术参数:

    型号

    型号(L/h)

    压力(Mpa)

    冲次
      (min-1)

    功率(kw)

    进出口径(DN)

    重量(kg)

    GM25/1.0

    25

    1.0

    48

    0.37

    ф6软管

    22

    GM50/1.0

    50

    1.0

    48

    0.25

    15

    GM80/0.7

    80

    0.7

    96

    0.37

    15

    GM120/0.7

    120

    0.7

    48

    0.37

    15

    GM170/0.7

    170

    0.7

    96

    0.37

    15

    GM240/0.5

    240

    0.5

    96

    0.37

    15

    GM320/0.5

    320

    0.5

    144

    0.55

    15

    28

    GM420/0.4

    420

    0.4

    144

    0.55

    15

    GM500/0.3

    500

    0.3

    144

    0.55

    15

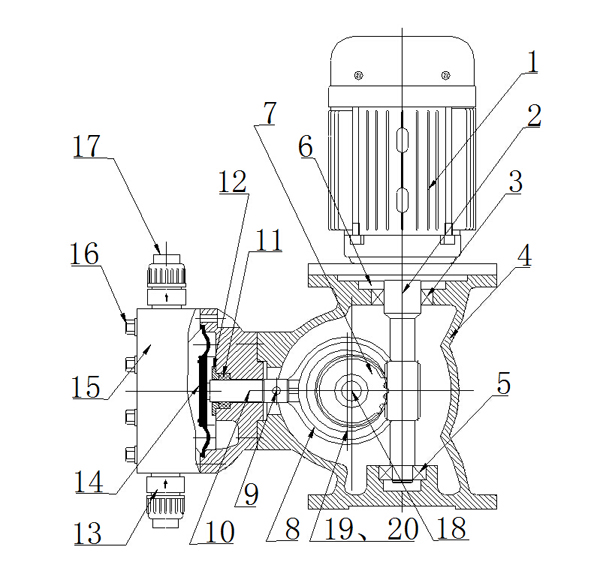

    结构图:

    序号

    零件名称

    件数



    序号

    零件名称

    件数

    1

    电机

    1

    11

    油封

    1

    2

    蜗杆

    1

    12

    油封压板

    1

    3

    轴承

    2

    13

    进水阀总成

    1

    4

    泵壳

    1

    14

    膜片

    1

    5

    轴承

    1

    15

    泵头

    1

    6

    轴承盖板

    1

    16

    螺栓

    1

    7

    蜗桦

    1

    17

    出水阀总成

    1

    8

    连杆

    1

    18

    主轴

    1

    9

    销子

    1

    19

    偏心轮

    6

    10

    连接杆

    1

    20

    连杆轴承

    1

    尺寸图:
