  • JBB隔膜式计量泵
  • JBB隔膜式计量泵

    性能数据

    流量范围

    15-130 L/H

    压力范围

    0-1.0MPA

    电机数据

    环境温度

    -30 --- 80

    电压

    110V/380V/ 24V /220V

    频率

    50HZ/60HZ

    功率

    60W , 50/60Hz

    防护等级

    IP54.IP54

    材料

    泵头

    PVC

    膜片

    304,316L,PVC,PTFE

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    <img style="cursor: pointer" border="0" alt="" width="850" height="455" onclick=window.open('/uploads/allimg/150727/1_150727103425_1.jpg')" src="/uploads/allimg/200630/204AI411-0.jpg" />

    隔膜系列计量泵特点:

    1. 操作安全,机械驱动隔膜。

    2. 密封性好,无泄漏,装配维修简单安全。

    3.它可以传输高粘度介质,腐蚀性液体和危险性的化学品。

    4.流量调节能够调节冲程长度或电机频率。

    5.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维布,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜适用寿命。

    6.膜片后面增加不锈钢增强板设计,可以提高膜片使用寿命。

    隔膜系列计量泵应用:

    适用于由一般的常温清水直至具有强腐蚀,易挥发、已结晶、易燃、易爆、剧毒、恶臭、腐蚀性强,比重大、中等粘度,有放射性介质等。



     材料

    泵头: SUS304, SUS316, PVC, PTFE

    隔膜: PTFE

    单向阀: SUS304, SUS316, PVC, PTFE

    阀球: ZrO2, SUS304, SUS316,陶瓷

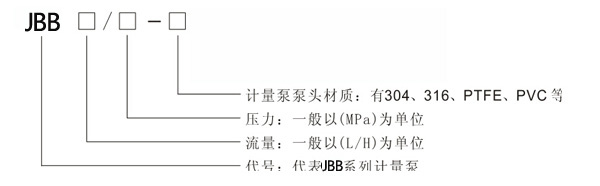

    型号意义:


    技术参数:

    型号

    流量  (l/h)

    压力(Mpa

    行程(mm)

    冲次
      (min-1)

    隔膜直径  (mm)

    电机功率(W)

    进出口径(DN)

    JBB15/1.0

    15

    1.0

    3

    75

    60

    60

    6

    JBB25/1.0

    25

    1.0

    3

    100

    60

    6

    JBB40/0.8

    40

    0.8

    4

    120

    60

    6

    JBB60/0.6

    60

    0.6

    4

    100

    84

    10

    JBB85/0.5

    85

    0.5

    5

    100

    84

    10

    JBB100/0.4

    100

    0.4

    5

    120

    84

    10

    JBB130/0.4

    130

    0.4

    5

    150

    84

    10

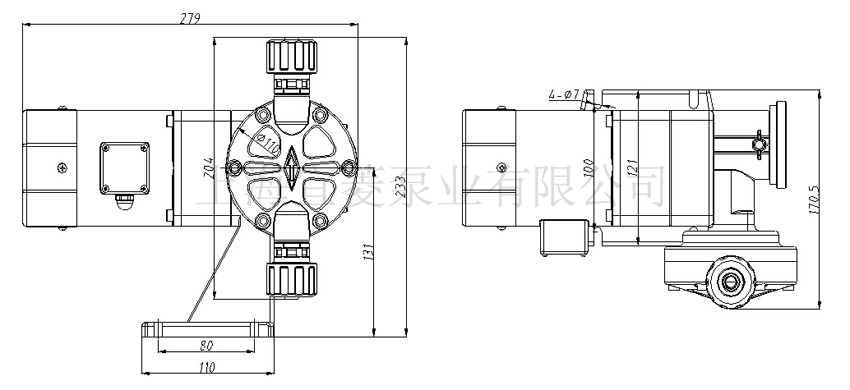

    安装尺寸:

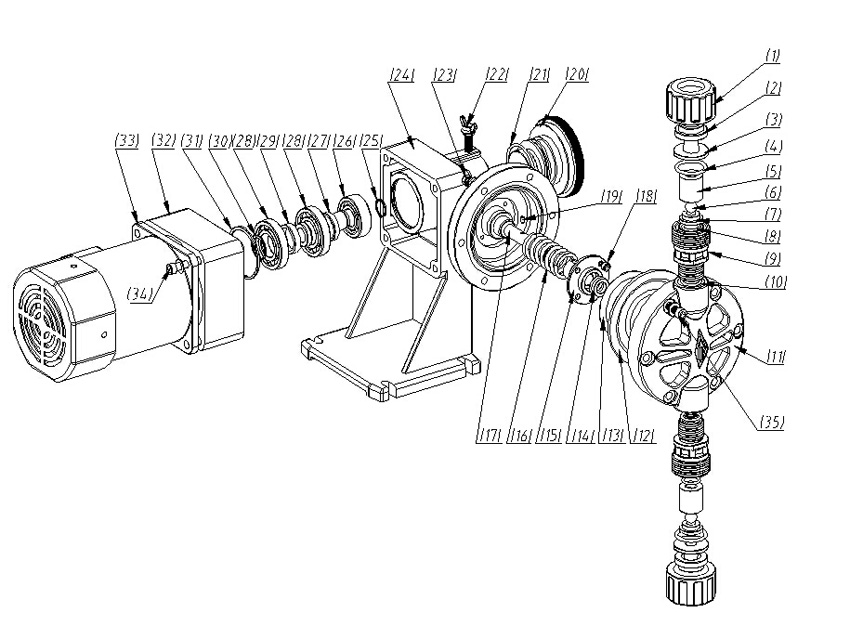

    结构图:

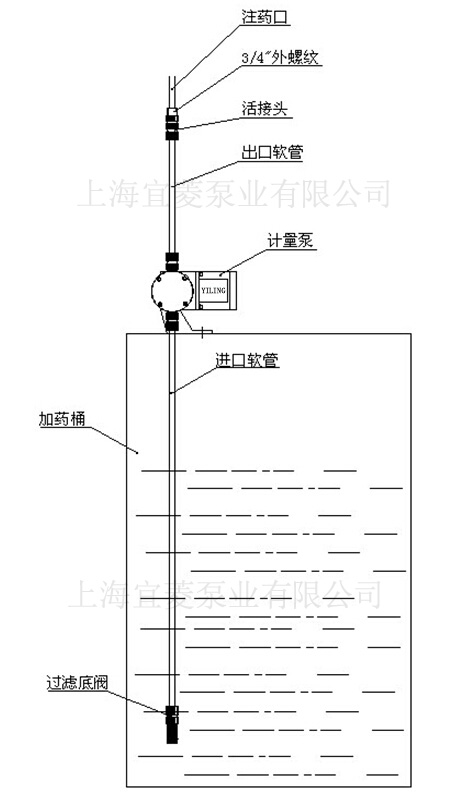

    安装示意图:
