  • GB-S双泵头隔膜式计量泵
  • GB-S双泵头隔膜式计量泵

    性能数据

    流量范围

    1300-3600 L/H

    压力范围

    0-0.5 MPA

    电机数据

    环境温度

    -30 --- 80

    电压

    380V / 420V三相标准电机或防爆电机

    频率

    50HZ/60HZ

    功率

    1.5KW

    防护等级

    IP54/IP55

    材料

    泵头

    304316LPVCPVDF

    膜片

    PTFE

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    隔膜式计量泵概述:

    该泵为双泵头设计,可同时输送2种不同的介质,还可单独计量设置,广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,最少行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。

    该型泵可输送温度-30℃—80,粘度为0.31000mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。

    不同型号的计量泵均可根据用要求装配变频电机(能接收4-20mA电流信号)或防爆电机。

    隔膜式计量泵特点:

    1. 操作安全,机械驱动隔膜。

    2. 密封性好,无泄漏,装配维修简单安全。

    3.它可以传输高粘度介质,腐蚀性液体和危险性的化学品。

    4.流量调节能够调节冲程长度或电机频率。

    5.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维布,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜适用寿命。

    6.膜片后面增加不锈钢增强板设计,可以提高膜片使用寿命。

    7.可配计量泵数字控制器,可实现数字化,就地和远程控制。

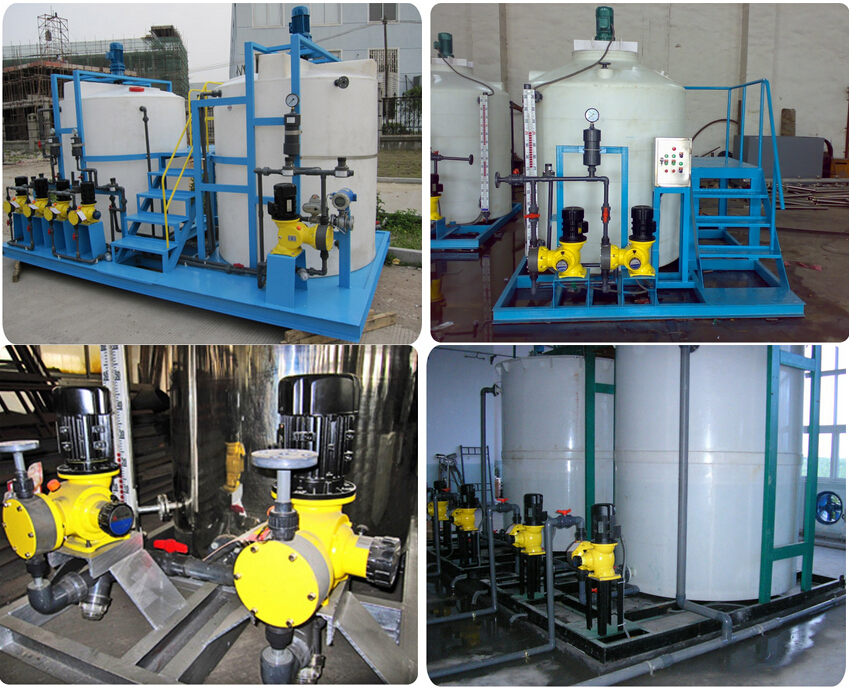

    应用:

    适用于由一般的常温清水直至具有强腐蚀,易挥发、已结晶、易燃、易爆、剧毒、恶臭、腐蚀性强.比重大、中等粘度,有放射性或其它贵重等。同时也可输送悬浮液体,对一些为防止隔膜破裂后,介质与液压油混合引起事故,对易燃易爆、剧毒及贵重液体时,可选用双隔膜计量泵并带隔膜破裂报警装置。

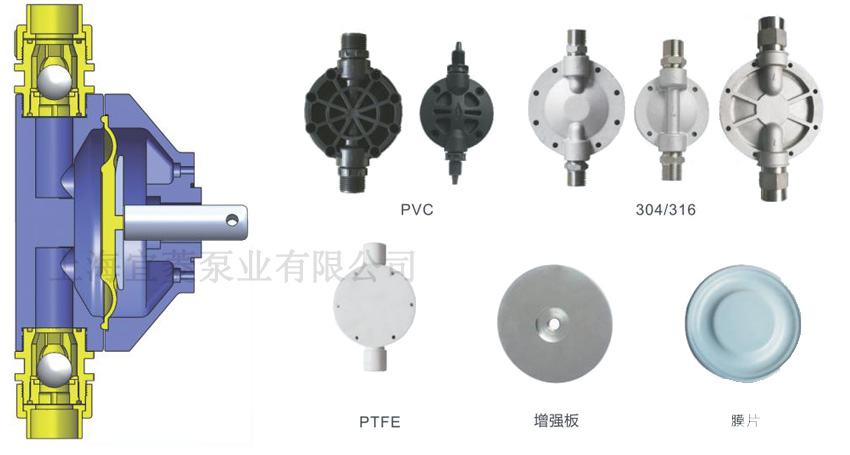

    材料

    泵头: SUS304, SUS316, PVC, PTFE

    隔膜: PTFE

    单向阀: SUS304, SUS316, PVC, PTFE

    阀球: ZrO2, SUS304, SUS316, 陶瓷

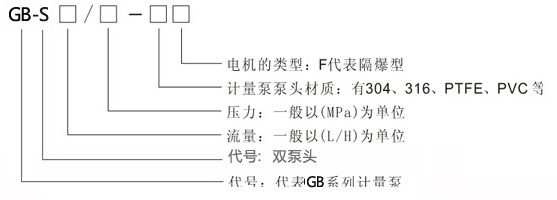

    型号意义:


    技术参数:

    型号

    流量(L/h)

    压力(Mpa)

    冲次(min-1)

    功率(kw)

    进出口径mm

    重量(kg)

    GB-S 1300/0.5

    1300

    0.5

    96

    1.5

    25

    70

    GB-S 1700/0.5

    1700

    0.5

    96

    1.5

    25

    GB-S 20000./4

    2000

    0.4

    144

    1.5

    25

    GB-S 2800/0.3

    2800

    0.3

    144

    1.5

    40

    75

    GB-S 3600/0.3

    3600

    0.3

    144

    1.5

    40

    结构图:

    序号

    零件名称

    件数



    序号

    零件名称

    件数

    1

    电机

    1

    11

    油封

    1

    2

    蜗杆

    1

    12

    油封压板

    1

    3

    轴承

    2

    13

    进水阀总成

    1

    4

    泵壳

    1

    14

    膜片

    1

    5

    轴承

    1

    15

    泵头

    1

    6

    轴承盖板

    1

    16

    螺栓

    1

    7

    蜗桦

    1

    17

    出水阀总成

    1

    8

    连杆

    1

    18

    主轴

    1

    9

    销子

    1

    19

    偏心轮

    6

    10

    连接杆

    1

    20

    连杆轴承

    1


    尺寸图:
