  • 2J-X柱塞式计量泵(双泵头)
  • 2J-X柱塞式计量泵(双泵头)

    性能数据

    流量范围

    1.6-300 L/H

    压力范围

    0-50MPA

    电机数据

    环境温度

    -30- 100

    电压

    220V / 380V / 400V,两相、三相标准电机或防爆电机

    频率

    50HZ/60HZ

    功率

    0.37KW, 0.55KW

    防护等级

    IP54IP55

    流量控制

    手动控制, 自动控制(接收4-20mA 信号)

    材料

    泵头

    SUS304SUS316L

    密封

    PTFE

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    2J-X柱塞式计量泵概述:

    柱塞泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,最少行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。

    该型泵可输送温度-30℃—100,粘度为0.3800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。

        不同型号的计量泵均可根据用要求装配变频电机(能接收4-20mA电流信号)或防爆电机。

    材料:

    泵头: SUS304, SUS316

    单向阀: SUS304, SUS316, PVC, PTFE

    阀球氧化锆、304316、陶瓷、二氧化硅

    特点:

    ■柱塞泵使用的排出压力范围比较广泛,且宜制成高压泵

    ■结构简单,维护方便,性价比高。

    ■配用柱塞直径,通常在6-42mm。

    ■可做成各种类型的保温泵头(有蒸汽、热水、电等加热泵头)。。

    ■两个并联泵头,有效地使流量增加了一倍,并减少脉冲

    ■可用作添加不同的液体和不同流量的投加。

    可配计量泵数字控制器.可实现数字化:实现就地和远程控制。



    应用:

     广泛应用于化工、石油化工、冶金、电力、医药、食品、塑料发泡等各个领域,成为现代工业实现半自动化和全自动操作不可缺少的泵种。尤其在输送高粘度、高压力、高温度的各种液体介质的工艺流程中特别受欢迎。

    性能特点说明:

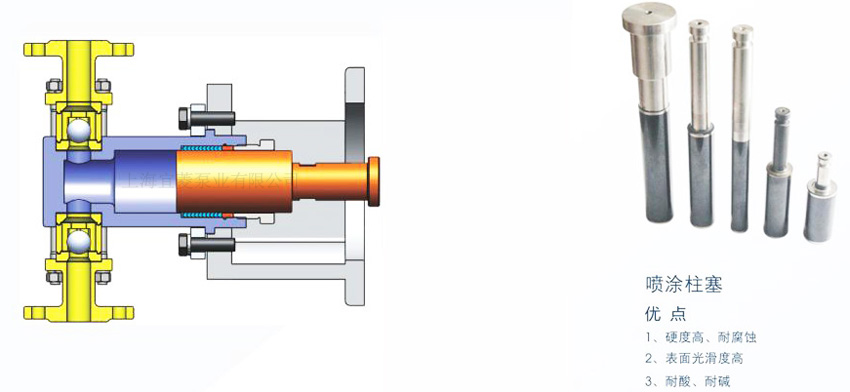

        保温夹套柱塞泵头.在液缸体、进出口上带有保温夹层壳体,可对输送介质进行特殊保温或冷却,同时它的密封腔带有保温或冷却的夹套,通过对夹套输送保温或冷却介质来控制密封腔的温度。

        还可根据用户的工艺需求进行特殊设计.适用于易结晶、需要保温或冷却的输送介质。





    结构原理和特性

    2.1泵的结构:该泵由电机、传动箱、缸体等三部份组成。

    2.1.1传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行高调节行程,从面改变弓型连杆中前后距离来达到改变柱塞(活塞)行程的目的。

    2.1.2缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

    2.2工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时,泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。

    2.3流量调节

    特性:

    泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变柱塞(活塞)在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程,精确率为95%

    型号(MODEL

    流量 (L/H

    压力Mpa)

    柱塞直径(MM)

    行程(MM)

    泵速(MIN-1)

    功率(KW)

    进出口径(MM)

    重量(KG)

    2J-X 1.6/50

    1.6

    50

    4

    20

    96

    0.55

    3.0

    40

    2J-X 2.0/50

    2.0

    50

    0.55

    2J-X 2.0/25

    2.0

    25

    0.37

    2J-X 2.6/50

    2.6

    50

    5

    0.37

    2J-X 4.0/50

    4.0

    50

    6

    0.55

    5.0

    2J-X 5/40

    5

    40

    0.55

    2J-X 7.6/32

    7.6

    32

    8

    0.55

    2J-X 10/25

    10

    25

    0.55

    2J-X 12.6/20

    12.6

    20

    10

    0.55

    2J-X 12.6/5

    12.6

    5

    0.55

    2J-X 16/16

    16

    16

    0.55

    2J-X 16/4

    16

    4

    0.37

    2J-X 20/12.5

    20

    12.5

    12

    0.55

    13.0

    2J-X 20/3.2

    20

    3.2

    0.55

    2J-X 26/10

    26

    10

    0.55

    2J-X 26/2.5

    26

    2.5

    0.37

    2J-X 32/8

    32

    8

    16

    0.55

    2J-X 32/2.0

    32

    2.0

    0.37

    2J-X 40/6.3

    40

    6.3

    0.55

    2J-X 40/1.6

    40

    1.6

    0.37

    2J-X 50/5

    50

    5

    20

    0.55

    2J-X 50/1.3

    50

    1.3

    0.37

    2J-X 64/4

    64

    4

    0.55

    2J-X 64/1

    64

    1

    0.37

    2J-X 80/3.2

    80

    3.2

    25

    0.55

    2J-X 80/0.8

    80

    0.8

    0.37

    2J-X 100/2.5

    100

    2.5

    0.55

    2J-X 100/6.3

    100

    0.63

    0.37

    2J-X 126/2

    126

    2

    32

    0.55

    2J-X 126/1.6

    126

    1.6

    0.55

    2J-X 200/1.6

    200

    1.6

    35

    0.55

    2J-X 250/1.6

    250

    1.3

    38

    38

    2J-X 300/1.3

    300

    1.0

    42

    42

    结构图:

    序号

    零件名称

    件数



    序号

    零件名称

    件数

    1

    箱体

    1

    17

    偏心轮

    1

    2

    电机连接头

    1

    18

    1

    3

    电机

    1

    19

    顶杆

    1

    4

    密封件

    1

    20

    泵头联节头

    1

    5

    1

    21

    密封件

    1

    6

    调节器

    1

    22

    柱塞压紧帽

    1

    7

    手轮

    1

    23

    填料压紧帽

    1

    8

    紧定螺丝钉

    1

    24

    螺丝

    4

    9

    调节顶杆

    1

    25

    泵头

    1

    10

    调节杆

    1

    26

    单向阀

    2

    11

    密封件

    2

    27

    接管阀

    2

    12

    蜗杆

    1

    28

    填料

    8

    13

    轴承

    2

    29

    柱塞

    1

    14

    调节螺丝

    1

    30

    泵头压板

    1

    15

    主轴

    1

    31

    轴承垫板

    1

    16

    滚轮

    1








    尺寸图:
















    相关产品
    J-D柱塞式计量泵
    J-D柱塞式计量泵
    J-ZR柱塞式计量泵
    J-ZR柱塞式计量泵
    J-Z柱塞式计量泵
    J-Z柱塞式计量泵
    J-X柱塞式计量泵
    J-X柱塞式计量泵
    JXM隔膜式计量泵
    JXM隔膜式计量泵
    GB-S双泵头隔膜式计量泵
    GB-S双泵头隔膜式计量泵
    GB隔膜式计量泵
    GB隔膜式计量泵
    JBB隔膜式计量泵
    JBB隔膜式计量泵

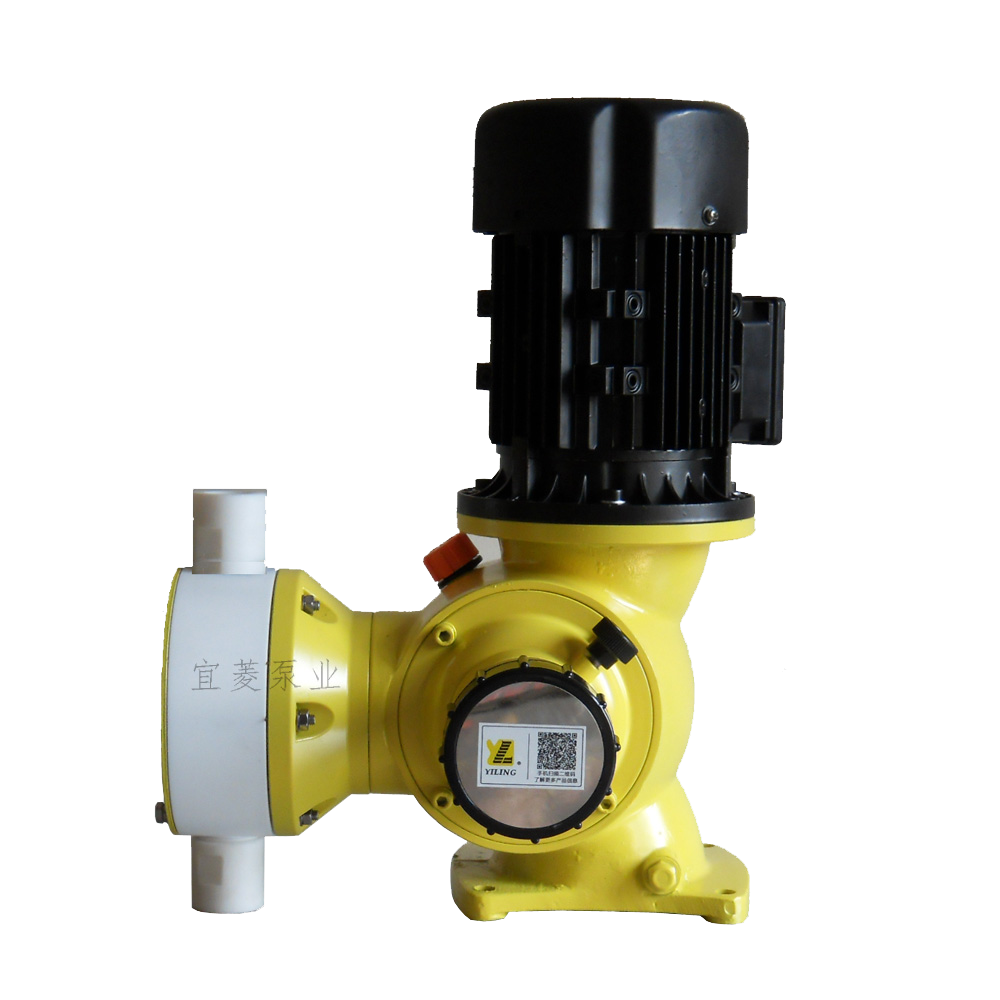

    GM隔膜式计量泵
    GM隔膜式计量泵
    JLM电磁隔膜计量泵
    JLM电磁隔膜计量泵

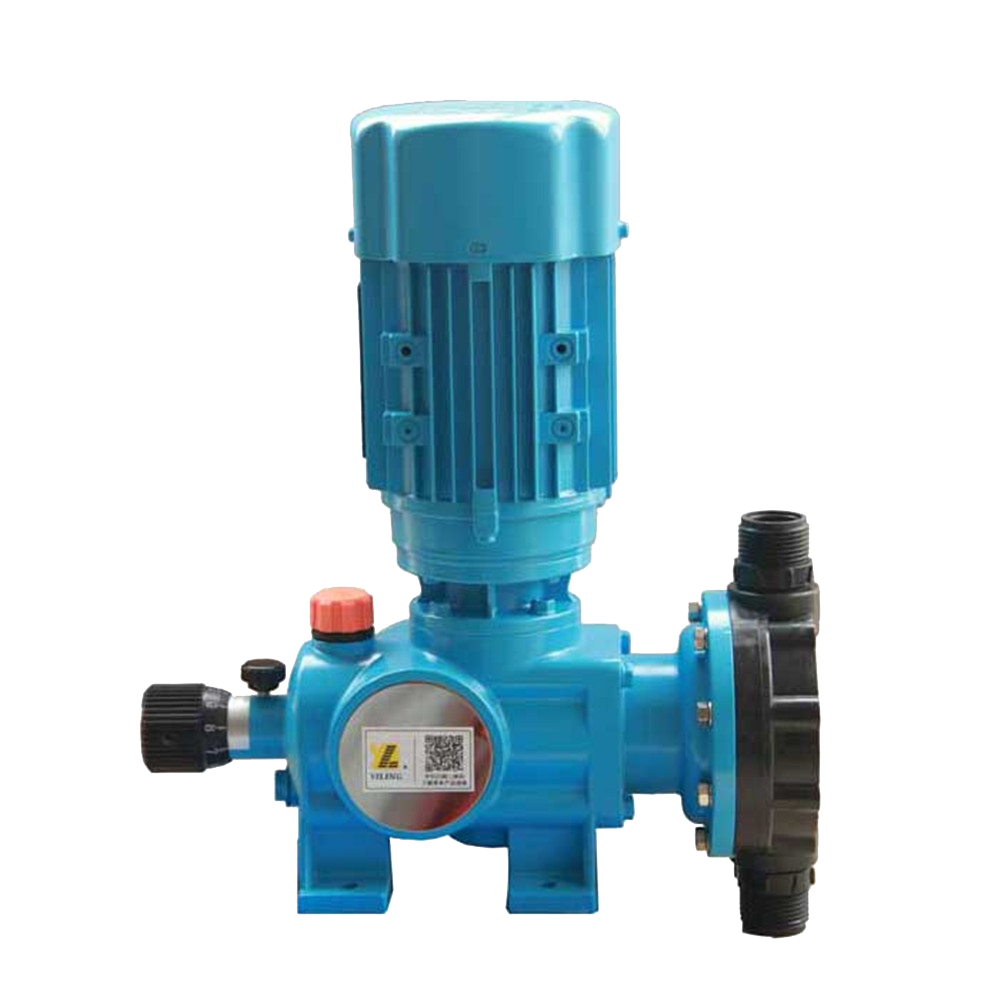

    KD隔膜式计量泵
