J-Z柱塞式计量泵概述：

柱塞泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机（或定机）时从0-100%范围内无级调节。（根据计量泵的特性，最少行程一般不小于总行程的10%）单缸泵适用于单一液体的场合；双缸泵可作比例泵使用，也可并联使用；三缸泵可作为三比例泵使用，也可三缸并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入；六缸泵可达三缸泵二倍效果。

该型泵可输送温度-30℃—100℃，粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。

    不同型号的计量泵均可根据用要求装配变频电机（能接收4-20mA电流信号）或防爆电机。

材料：

泵头: SUS304, SUS316

单向阀: SUS304, SUS316, PVC, PTFE

阀球: 氧化锆、304、316、陶瓷、二氧化硅

特点：

■柱塞泵使用的排出压力范围比较广泛，且宜制成高压泵。

■结构简单，维护方便，性价比高。

■配用柱塞直径，通常在8-65mm。

■可做成各种类型的保温泵头(有蒸汽、热水、电等加热泵头)。。

■可配计量泵数字控制器.可实现数字化:实现就地和远程控制。

应用：

 广泛应用于化工、石油化工、冶金、电力、医药、食品、塑料发泡等各个领域，成为现代工业实现半自动化和全自动操作不可缺少的泵种。尤其在输送高粘度、高压力、高温度的各种液体介质的工艺流程中特别受欢迎。

性能特点说明：

    保温夹套柱塞泵头.在液缸体、进出口上带有保温夹层壳体，可对输送介质进行特殊保温或冷却，同时它的密封腔带有保温或冷却的夹套，通过对夹套输送保温或冷却介质来控制密封腔的温度。

    还可根据用户的工艺需求进行特殊设计.适用于易结晶、需要保温或冷却的输送介质。

结构原理和特性

2.1泵的结构：该泵由电机、传动箱、缸体等三部份组成。

2.1.1传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成；通过旋转调节手轮来实行高调节行程，从面改变弓型连杆中前后距离来达到改变柱塞（活塞）行程的目的。

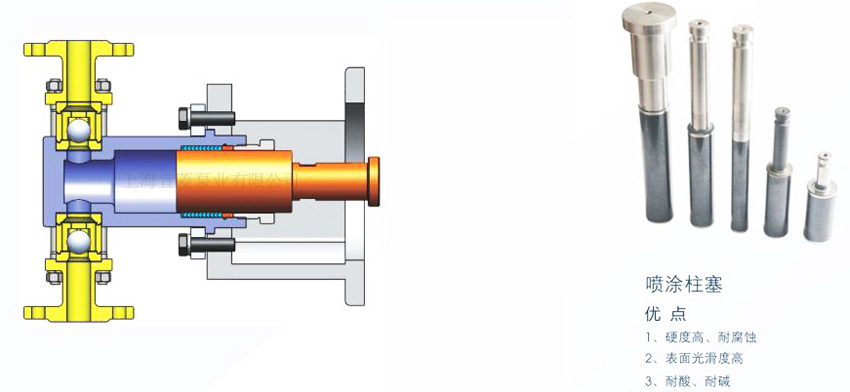

2.1.2缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

2.2工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。

2.3流量调节

特性：

泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程，精确率为95%。
