产品展示

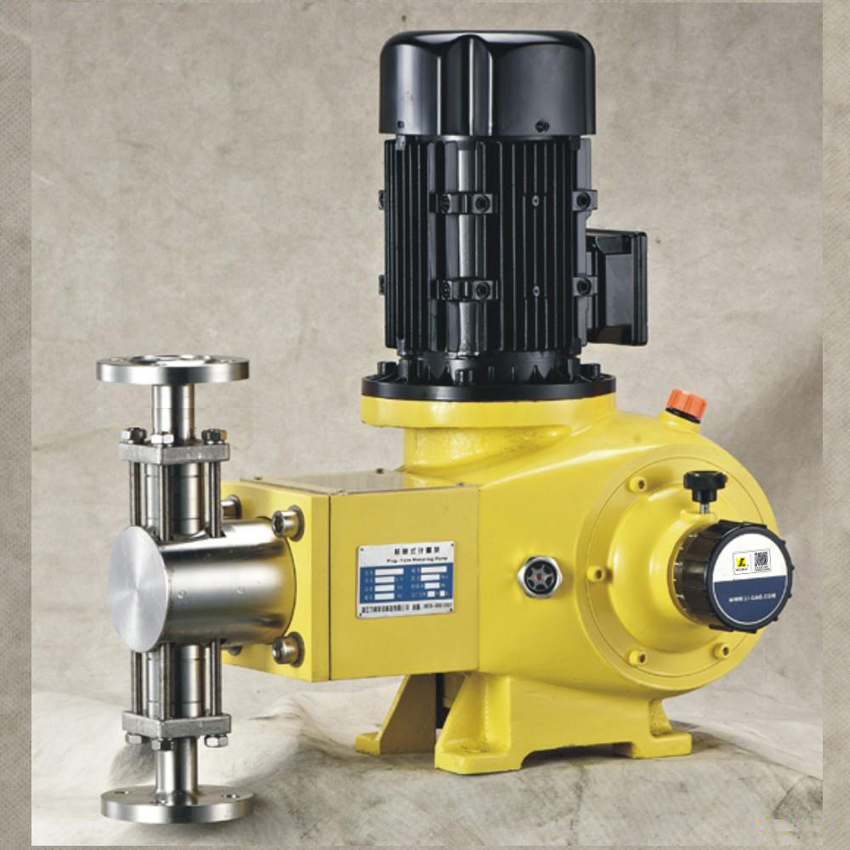

  • J-ZR柱塞式计量泵
  • J-ZR柱塞式计量泵

    性能数据

    流量范围

    8-1000 L/H

    压力范围

    0-50MPA

    电机数据

    环境温度

    -30- 100

    电压

    220V / 380V / 400V,两相、三相标准电机或防爆电机

    频率

    50HZ/60HZ

    功率

    1.1KW1.5KW

    防护等级

    IP54IP55

    流量控制

    手动控制, 自动控制(接收4-20mA 信号)

    材料

    泵头

    SUS304SUS316L

    密封

    PTFE

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4




    材料:

    泵头: SUS304, SUS316

    单向阀: SUS304, SUS316, PVC, PTFE

    阀球: 氧化锆、304316、陶瓷、二氧化硅



     特点:

    ■柱塞泵使用的排出压力范围比较广泛,且宜制成高压泵

    ■结构简单,维护方便,经济型较

    ■配用柱塞直径,通常在8-70mm。

    ■可做成各种类型的保温泵头(有蒸汽、热水、电等加热泵头)。。

     应用:

           广泛应用于化工、石油化工、冶金、电力、医药、食品、塑料发泡等各个领域,成为现代工业实现半自动化和全自动操作不可缺少的泵种。尤其在输送高粘度、高压力、高温度的各种液体介质的工艺流程中特别受欢迎。

    性能特点说明:

        保温夹套柱塞泵头.在液缸体、进出口上带有保温夹层壳体,可对输送介质进行特殊保温或冷却,同时它的密封腔带有保温或冷却的夹套,通过对夹套输送保温或冷却介质来控制密封腔的温度。

        还可根据用户的工艺需求进行特殊设计.适用于易结晶、需要保温或冷却的输送介质。





    型号(MODE)

    流量(L/H)

    压力(Mpa)

    柱塞直径
    (MM)

    行程(MM)

    泵速(MIN-1)

    功率(KW)

    进口口径(MM)

    重量(KG)

    J-ZR 8/50

    8

    50

    8

    30

    96
    144

    1.5

    6.0

    80

    J-ZR 8/40

    8

    40

    8

    1.1

    J-ZR 12/50

    12

    50

    10

    1.5

    J-ZR 12/32

    12

    32

    10

    1.1

    J-ZR 18/40

    18

    40

    12

    1.5

    J-ZR 18/30

    18

    30

    12

    1.1

    J-ZR 32/25

    32

    25

    16

    1.5

    J-ZR 32/16

    32

    16

    16

    1.1

    J-ZR 50/16

    50

    16

    20

    1.5

    12.0

    J-ZR 50/12

    50

    12

    20

    1.1

    J-ZR 80/10

    80

    10

    25

    1.5

    J-ZR 80/8.0

    80

    8

    25

    1.1

    J-ZR 100/8.0

    100

    8

    28

    1.5

    J-ZR 100/5.0

    100

    5

    28

    1.5

    J-ZR 130/6.3

    130

    6.3

    32

    1.5

    J-ZR 130/5.0

    130

    5

    32

    1.5

    J-ZR 160/5.0

    160

    5

    35

    1.5

    J-ZR 160/4.0

    160

    4

    35

    1.5

    J-ZR 190/4.0

    190

    4

    38

    1.5

    J-ZR 230/3.2

    230

    3.2

    42

    1.5

    17.0

    J-ZR 320/2.5

    320

    2.5

    50

    1.5

    J-ZR 400/2.0

    400

    2.0

    55

    1.5

    J-ZR 480/1.6

    480

    1.6

    60

    1.5

    J-ZR 550/1.4

    550

    1.4

    65

    1.5

    J-ZR 650/1.2

    650

    1.2

    70

    1.5

    J-ZR 750/1.0

    750

    1.0

    75

    1.5

    J-ZR 860/0.8

    860

    0.8

    80

    1.5

    23.0

    J-ZR 1000/0.5

    1000

    0.5

    70

    1.5

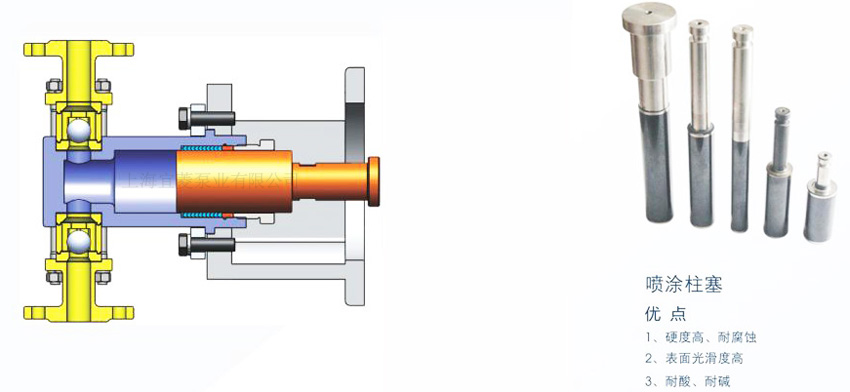

    结构图:




    序号

    零件名称

    件数



    序号

    零件名称

    件数

    1

    电机

    1

    11

    内六角螺丝

    6

    2

    轴承压板

    1

    12

    密封圈

    1

    3

    内六角螺丝

    4

    13

    平头十字螺丝

    4

    4

    轴承6206

    1

    14

    油封压板

    1

    5

    蜗杆

    1

    15

    内六角平端螺丝

    1

    6

    圆锥滚子轴承30303

    1

    16

    油塞+密封圈

    1

    7

    轴承垫板

    1

    17

    内陆叫螺丝

    6

    8

    泵头连接头

    1







    9

    油封

    1







    10

    复合轴承

    1







    尺寸图:
