产品展示

  • QW无堵塞潜水排污泵
  • QW无堵塞潜水排污泵

    性能数据

    流量范围

    8-2600 m3/h

    扬程范围

    7-60 m

    介质温度

    60

    环境温度

    60

    电机数据

    配套功率

    1.1-250 KW

    电压

    380V

    频率

    50HZ

    转数

    740-2900r/min

    防护等级

    IP55

    绝缘等级

    F

    材料

    泵体

    铸铁

    叶轮

    铸铁

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    产品概述:

    QW潜水式排污泵,QW潜水排污泵采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理,配套电机合理,效率高,节能效果显著。机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。

    可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。WQ型双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。在使用扬程范围内保证电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。结构说明 QW型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。


    使用范围:

    ●企业单位废水排放。

    ●城市污水处理厂排放系统。

    ●住宅区的污水排水站。

    ●地铁、地下室、人防系统排水站。

    ●医院、宾馆、高层建筑污水排放。

    ●市政工程、建筑工程中稀泥浆的排放。

    ●养殖场污水排放及农村农田灌溉。

    ●自来水厂的给水装置。

    ●矿山勘探及水处理设备配套。

    ●水利工程给水、排水。


    特点:

    ●采用单(双)流道叶轮,排污能力强、无堵塞、固体通过能力为口径的50%

    ●撕裂粉碎结构能够把纤维状物质撕裂、切断、然后顺利排放,无需在泵上加滤网。

    ●采用宜菱泵业钛合金机械密封,可以合泵安全连接运行8000小时以上。

    ●结构紧凑、移动方便、安装简单,无需建造泵房,减少工程造价。

    ●选用最先进水力模型,设计合理,配套电机功率小,节能效果显著。

    ●自动水位控制系统,能自动控制泵的启动与停止,不需专业看管,减少管理费用。

    ●双导轨自动安装系统,它给安装、维修带来了极大的方便,维修时不必进出污水坑。

    ●对产品漏电、漏水、缺相、过载及降压启动等进行自动检控,提高了产品的安全性和可靠性。

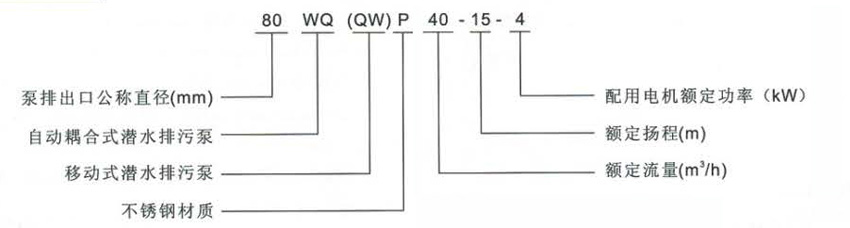

    型号意义:




    性能参数:

    序号

    口径mm

    流量m3/h

    扬程m

    功率KW

    转速r/min

    效率%

    1

    QW25-8-15-1.1

    25

    8

    15

    1.1

    2825

    38.5

    2

    QW32-12-15-1.1

    32

    12

    15

    1.1

    2825

    40

    3

    QW40-15-15-1.5

    40

    15

    15

    1.5

    2840

    45.1

    4

    QW40-15-30-2.2

    40

    15

    30

    2.2

    2840

    48

    5

    QW50-20-7-0.75

    50

    20

    7

    0.75

    1390

    54

    6

    QW50-10-10-0.75

    50

    10

    10

    0.75

    1390

    56

    7

    QW50-20-15-1.5

    50

    20

    15

    1.5

    2840

    55

    8

    QW50-15-25-2.2

    50

    15

    25

    2.2

    2840

    56

    9

    QW50-18-30-3

    50

    18

    30

    3

    2880

    58

    10

    QW50-25-32-5.5

    50

    25

    32

    5.5

    2900

    53

    11

    QW50-20-40-7.5

    50

    20

    40

    7.5

    2900

    55

    12

    QW65-25-15-2.2

    65

    25

    15

    2.2

    2840

    52

    13

    QW65-37-13-3

    65

    37

    13

    3

    2880

    55

    14

    QW65-25-30-4

    65

    25

    30

    4

    2890

    58

    15

    QW65-30-40-7.5

    65

    30

    40

    7.5

    2900

    56

    16

    QW65-35-50-11

    65

    35

    50

    11

    2930

    60

    17

    QW65-35-60-15

    65

    35

    60

    15

    2930

    63

    18

    QW80-40-7-2.2

    80

    40

    7

    2.2

    1420

    52

    19

    QW80-43-13-3

    80

    43

    13

    3

    2880

    50

    20

    QW80-40-15-4

    80

    40

    15

    4

    2890

    57

    21

    QW80-65-25-7.5

    80

    65

    25

    7.5

    2900

    56

    22

    QW100-80-10-4

    100

    80

    10

    4

    1440

    62

    23

    QW100-110-10-5.5

    100

    110

    10

    5.5

    1440

    66

    24

    QW100-100-15-7.5

    100

    100

    15

    7.5

    1440

    67

    25

    QW100-85-20-7.5

    100

    85

    20

    7.5

    1440

    68

    26

    QW100-100-25-11

    100

    100

    25

    11

    1460

    65

    27

    QW100-100-30-15

    100

    100

    30

    15

    1460

    66

    28

    QW100-100-35-18.5

    100

    100

    35

    18.5

    1470

    65

    29

    QW125-130-15-11

    125

    130

    15

    11

    1460

    62

    30

    QW120-130-20-15

    125

    130

    20

    15

    1460

    63

    31

    QW150-145-9-7.5

    150

    145

    9

    7.5

    1440

    63

    32

    QW150-180-15-15

    150

    180

    15

    15

    1460

    65

    33

    QW150-180-20-18.5

    150

    180

    20

    18.5

    1470

    75

    34

    QW150-180-25-22

    150

    180

    25

    22

    1470

    76

    35

    QW150-130-30-22

    150

    130

    30

    22

    1470

    75

    36

    QW150-180-30-30

    150

    180

    30

    30

    1470

    73

    37

    QW150-200-30-37

    150

    200

    30

    37

    1480

    70

    38

    QW200-300-7-11

    200

    300

    7

    11

    970

    73

    39

    QW200-250-11-15

    200

    250

    11

    15

    970

    74

    40

    QW200-400-10-22

    200

    400

    10

    22

    1470

    76

    41

    QW200-400-13-30

    200

    400

    13

    30

    1470

    73

    42

    QW200-250-15-18.5

    200

    250

    15

    18.5

    1470

    72

    43

    QW200-300-15-22

    200

    300

    15

    22

    1470

    73

    44

    QW200-250-22-30

    200

    250

    22

    30

    1470

    71

    45

    QW200-350-25-37

    200

    350

    25

    37

    1980

    75

    46

    QW200-400-30-55

    200

    400

    30

    55

    1480

    70

    47

    QW250-600-9-30

    250

    600

    9

    30

    980

    74

    48

    QW250-600-12-37

    250

    600

    12

    37

    1480

    78

    49

    QW250-600-15-45

    250

    600

    15

    45

    1480

    75

    50

    QW250-600-20-55

    250

    600

    20

    55

    1480

    73

    51

    QW250-600-25-75

    250

    600

    25

    75

    1480

    73

    52

    QW300-800-12-45

    300

    800

    12

    45

    980

    76

    53

    QW300-500-15-45

    300

    500

    15

    45

    980

    70

    54

    QW300-800-15-55

    300

    800

    15

    55

    980

    73

    55

    QW300-600-20-55

    300

    600

    20

    55

    980

    75

    56

    QW300-800-20-75

    300

    800

    20

    75

    980

    78

    57

    QW300-950-20-90

    300

    950

    20

    90

    980

    80

    58

    QW300-1000-25-110

    300

    1000

    25

    110

    980

    82

    59

    QW350-1100-10-55

    350

    1100

    10

    55

    980

    84.5

    60

    QW350-1500-15-90

    350

    1500

    15

    90

    980

    82.5

    61

    QW350-1200-18-90

    350

    1200

    18

    90

    980

    83.1

    62

    QW350-1100-28-132

    350

    1100

    28

    132

    740

    83.2

    63

    QW350-1000-36-160

    350

    1000

    36

    160

    740

    78.5

    64

    QW400-1500-10-75

    400

    1500

    10

    75

    980

    82.1

    65

    QW400-2000-15-132

    400

    2000

    15

    132

    740

    85.5

    66

    QW400-1700-22-160

    400

    1700

    22

    160

    740

    82.1

    67

    QW400-1500-26-160

    400

    1500

    26

    160

    740

    83.5

    68

    QW400-1700-30-200

    400

    1700

    30

    200

    740

    83.5

    69

    QW400-1800-32-250

    400

    1800

    32

    250

    740

    82.1

    70

    QW500-2500-10-110

    500

    2500

    10

    110

    740

    82

    71

    QW500-2600-15-160

    500

    2600

    15

    160

    740

    83



    结构图:




    安装示意图:



    安装尺寸图:
