  • GW无堵塞排污泵
  • GW无堵塞排污泵

    性能数据

    流量范围

    8-2600 m3/h

    扬程范围

    7-60 m

    介质温度

    60

    环境温度

    60

    电机数据

    配套功率

    1.1-250 KW

    电压

    380V

    频率

    50HZ

    转数

    740-2900r/min

    防护等级

    IP55

    绝缘等级

    F

    材料

    泵体

    铸铁

    叶轮

    铸铁

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

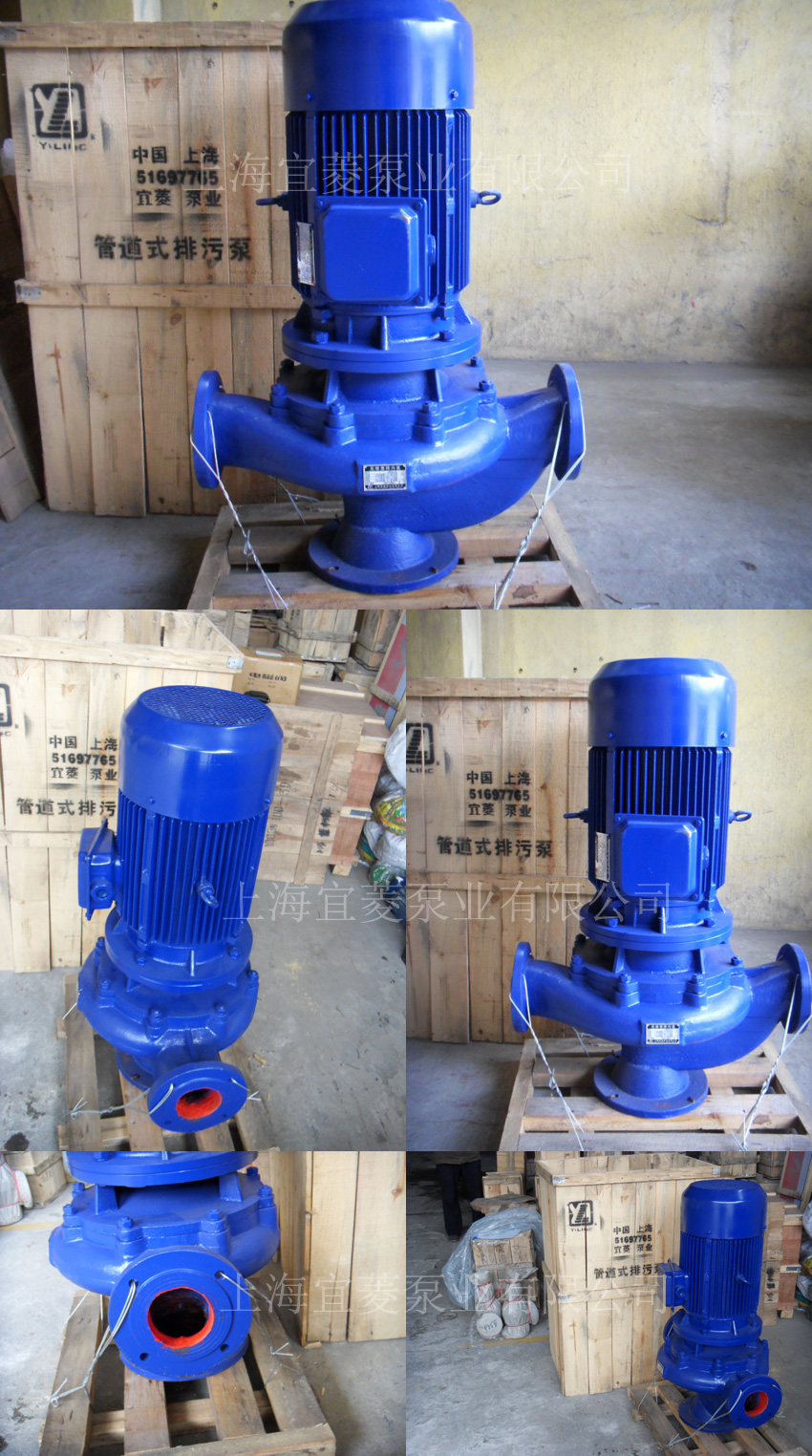

    产品概述:

    GW型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

         该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。


    使用范围:

    ●企业单位废水排放。

    ●城市污水处理厂排放系统。

    ●住宅区的污水排水站。

    ●地铁、地下室、人防系统排水站。

    ●医院、宾馆、高层建筑污水排放。

    ●市政工程、建筑工程中稀泥浆的排放。

    ●养殖场污水排放及农村农田灌溉。

    ●自来水厂的给水装置。

    ●矿山勘探及水处理设备配套。 ●水利工程给水、排水。






    特点:

    ●采用单(双)流道叶轮,排污能力强、无堵塞、固体通过能力为口径的50%

    ●撕裂粉碎结构能够把纤维状物质撕裂、切断、然后顺利排放,无需在泵上加滤网。

    ●采用宜菱泵业钛合金机械密封,可以合泵安全连接运行8000小时以上。

    ●结构紧凑、移动方便、安装简单,无需建造泵房,减少工程造价。

    ●选用最先进水力模型,设计合理,配套电机功率小,节能效果显著。

    ● 自动水位控制系统,能自动控制泵的启动与停止,不需专业看管,减少管理费用。

    ●双导轨自动安装系统,它给安装、维修带来了极大的方便,维修时不必进出污水坑。

    ●对产品漏电、漏水、缺相、过载及降压启动等进行自动检控,提高了产品的安全性和可靠性。

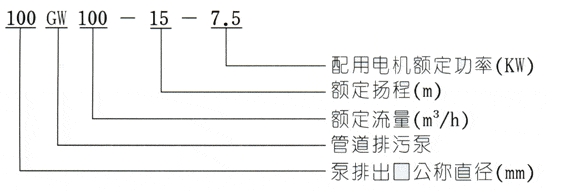

    型号意义:


    性能参数:

    型  号

    口 径
    (mm)

    流 量
    (m3/h)

    扬 程
    (m)

    功 率
    (kw)

    转 速
    (r/min)

    效 率
    (%)

    GW25-8-22-1.1

    25

    8

    22

    1.1

    2825

    38.5

    GW32-12-15-1.1

    32

    12

    15

    1.1

    2825

    40

    GW40-15-15-1.5

    40

    15

    15

    1.5

    2840

    45.1

    GW40-15-30-2.2

    40

    15

    30

    2.2

    2840

    48

    GW50-20-7-0.75

    50

    20

    7

    0.75

    1390

    54

    GW50-10-10-0.75

    50

    10

    10

    0.75

    1390

    56

    GW50-20-15-1.5

    50

    20

    15

    1.5

    2840

    55

    GW50-15-25-2.2

    50

    15

    25

    2.2

    2840

    56

    GW50-18-30-3

    50

    18

    30

    3

    2880

    58

    GW50-25-32-5.5

    50

    25

    32

    5.5

    2900

    53

    GW50-20-40-7.5

    50

    20

    40

    7.5

    2900

    55

    GW65-25-15-2.2

    65

    25

    15

    2.2

    2840

    52

    GW65-37-13-3

    65

    37

    13

    3

    2880

    55

    GW65-25-30-4

    65

    25

    30

    4

    2890

    58

    GW65-30-40-7.5

    65

    30

    40

    7.5

    2900

    56

    GW65-35-50-11

    65

    35

    50

    11

    2930

    60

    GW65-35-60-15

    65

    35

    60

    15

    2930

    63

    GW80-40-7-2.2

    80

    40

    7

    2.2

    1420

    52

    GW80-43-13-3

    80

    43

    13

    3

    2880

    50

    GW80-40-15-4

    80

    40

    15

    4

    2890

    57

    GW80-65-25-7.5

    80

    65

    25

    7.5

    2900

    56

    GW100-80-10-4

    100

    80

    10

    4

    1440

    62

    GW100-110-10-5.5

    100

    110

    10

    5.5

    1440

    66

    GW100-100-15-7.5

    100

    100

    15

    7.5

    1440

    67

    GW100-85-20-7.5

    100

    85

    20

    7.5

    1440

    68

    GW100-100-25-11

    100

    100

    25

    11

    1460

    65

    GW100-100-30-15

    100

    100

    30

    15

    1460

    66

    GW100-100-35-18.5

    100

    100

    35

    18.5

    1470

    65

    GW125-130-15-11

    125

    130

    15

    11

    1460

    62

    GW120-130-20-15

    125

    130

    20

    15

    1460

    63

    GW150-145-9-7.5

    150

    145

    9

    7.5

    1440

    63

    GW150-180-15-15

    150

    180

    15

    15

    1460

    65

    GW150-180-20-18.5

    150

    180

    20

    18.5

    1470

    75

    GW150-180-25-22

    150

    180

    25

    22

    1470

    76

    GW150-130-30-22

    150

    130

    30

    22

    1470

    75

    GW150-180-30-30

    150

    180

    30

    30

    1470

    73

    GW150-200-30-37

    150

    200

    30

    37

    1480

    70

    GW200-300-7-11

    200

    300

    7

    11

    970

    73

    GW200-250-11-15

    200

    250

    11

    15

    970

    74

    GW200-400-10-22

    200

    400

    10

    22

    1470

    76

    GW200-400-13-30

    200

    400

    13

    30

    1470

    73

    GW200-250-15-18.5

    200

    250

    15

    18.5

    1470

    72

    GW200-300-15-22

    200

    300

    15

    22

    1470

    73

    GW200-250-22-30

    200

    250

    22

    30

    1470

    71

    GW200-350-25-37

    200

    350

    25

    37

    1980

    75

    GW200-400-30-55

    200

    400

    30

    55

    1480

    70

    GW250-600-9-30

    250

    600

    9

    30

    980

    74

    GW250-600-12-37

    250

    600

    12

    37

    1480

    78

    GW250-600-15-45

    250

    600

    15

    45

    1480

    75

    GW250-600-20-55

    250

    600

    20

    55

    1480

    73

    GW250-600-25-75

    250

    600

    25

    75

    1480

    73

    GW300-800-12-45

    300

    800

    12

    45

    980

    76

    GW300-500-15-45

    300

    500

    15

    45

    980

    70

    GW300-800-15-55

    300

    800

    15

    55

    980

    73

    GW300-600-20-55

    300

    600

    20

    55

    980

    75

    GW300-800-20-75

    300

    800

    20

    75

    980

    78

    GW300-950-20-90

    300

    950

    20

    90

    980

    80

    GW300-1000-25-110

    300

    1000

    25

    110

    980

    82

    GW350-1100-10-55

    350

    1100

    10

    55

    980

    84.5

    GW350-1500-15-90

    350

    1500

    15

    90

    980

    82.5

    GW350-1200-18-90

    350

    1200

    18

    90

    980

    83.1

    GW350-1100-28-132

    350

    1100

    28

    132

    740

    83.2

    GW350-1000-36-160

    350

    1000

    36

    160

    740

    78.5

    GW400-1500-10-75

    400

    1500

    10

    75

    980

    82.1

    GW400-2000-15-132

    400

    2000

    15

    132

    740

    85.5

    GW400-1700-22-160

    400

    1700

    22

    160

    740

    82.1

    GW400-1500-26-160

    400

    1500

    26

    160

    740

    83.5

    GW400-1700-30-200

    400

    1700

    30

    200

    740

    83.5

    GW400-1800-32-250

    400

    1800

    32

    250

    740

    82.1

    GW500-2500-10-110

    500

    2500

    10

    110

    740

    82

    GW500-2600-15-160

    500

    2600

    15

    160

    740

    83

    GW500-2400-22-220

    500

    2400

    22

    220

    740

    84

    GW500-2600-24-250

    500

    2600

    24

    250

    740

    82

    性能曲线:






    结构图:




    安装尺寸图:
