产品概述:

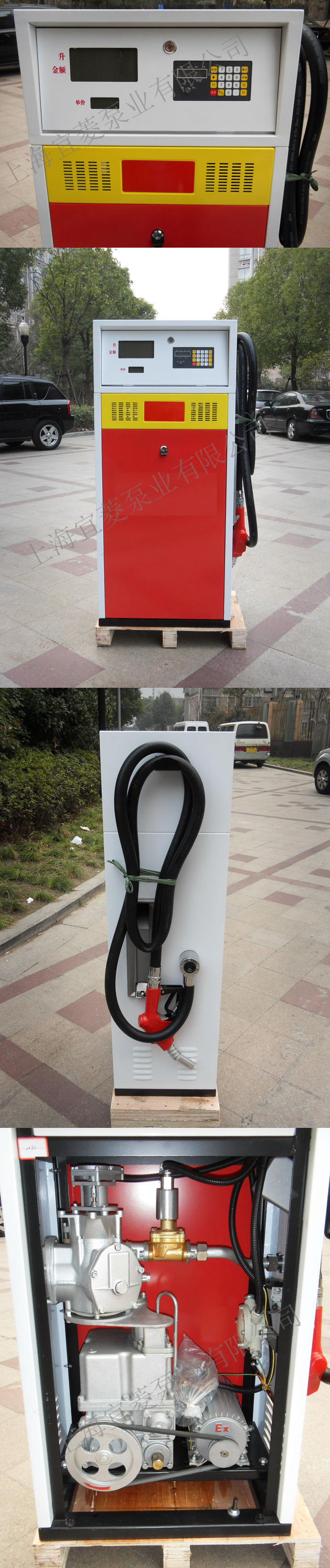

DJY-118系列燃油加油机是一种小型加油机,是本公司独立开发设计的一种新型产品,其技术性能好、计量准确度高、造型美观且外型尺寸小。
DJY-118系列燃油加油机采用微电脑控制计数,由泵组件、油枪、防爆电机等部件组成,适用于加油站为机动车加汽油、柴油、煤油等轻质燃料。本产品分大流量单枪和小流量单枪两种。
工作原理:

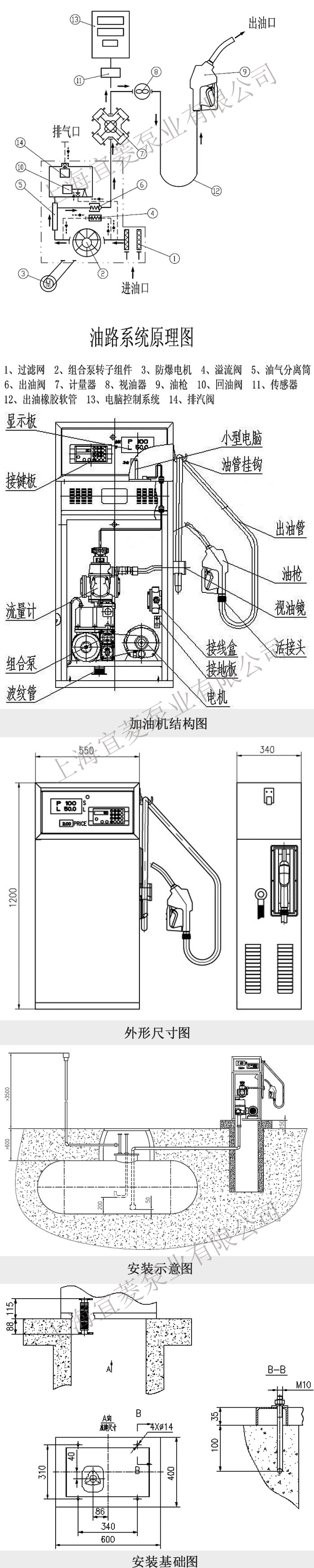

DJY-118系列燃油加油机采用防爆电动机作动力,通过皮带轮带动叶片泵旋转,使油品从油罐中被吸上,经过过滤器到达油汽分离筒。分离的过程是通过油液的高速旋转从小孔把空气排出。油液在压力作用下进入计量器,推动油塞往复运动,使曲轴产生旋转运动,并由联接杆将运动传递给脉冲发生器,使脉冲发生器对电子计算机发送脉冲信号,并自行计数显示。此时,只要把油枪开关的手柄开启,油即可注入容器内。
电气系统:
电气系统实施燃油加油机的计算、控制、驱动、显示等功能。整机符合;
机动车燃油加油机国家标准GB/T9081
国家防爆标准GB3836.1/2/3、GB3836.9
4.1接线盒(Exd Ⅱ B)
接线盒位于加油机的侧面壳体内,盒内有连接内外诸部件的接线柱,接线方法参见有关电气图,接线盒上的引入装置,必须拧紧。
4.2隔爆型三相异步电动机(d Ⅱ BT4)
DJY-118系列燃油加油机采用的电动机可靠性高,结构紧凑、安装方便。
4.3复位开关(Exm Ⅱ T6)
复位开关采用电磁式开关,安装在油枪托架内部,该开关能使油泵,计数器启动和关闭输油。
4.4脉冲发生器(Exd Ⅱ BT4)
脉冲发生器向电子计算机发出信号,这些信号的数量与输油量成正比。计算机对脉冲发生器发生的每一脉冲保持监视。
4.5计算装置硬件
硬件包括以下部件
*电源板、CPU板、LCD液晶显示板
*电子计算加油、输油的数据,并在液晶显示屏上显示。
总 额:元 6位显示
输油量:升 6位显示
单 价:元 4位显示
使用与维护:
1、用随机提供的专用钥匙打开加油机下框及上框的门,以便于安装与维修。
2、对键盘预置油量或金额后,取下油枪,待2秒钟以后,电机即启动,开启油枪开关即可加油,加到预置的油量或金额时,电磁阀自动关闭,油枪不再出油。
3、在加油过程中,如果油枪的嘴碰到容器中的液面,自封油枪会被自动关闭,停止出油.以免油从容器中溢出而造成浪费。
4、加油机应经常保持清洁,并要定期排除油罐及管路中的杂物、杂质。
5、过滤器应经常清洗(每周一次为宜),如有破损应及时更换。
6、油泵的叶片应定期检查清洗。
7、计量器的计量准确性应由专业人员作定期检测,供油操作人员不准任意调节。
8 、检修电气必须先断开电源,切记带电拆修。
常见故障及排除方法:
现 象 | 原 因 | 排除方法 |
加油机不出油 | 1、电动机不转 | 检查电动机开关及线路 |
2、油泵转动方向与箭头方向不符 | 电动机进线反相 | |
3、油罐中存油不足或已空 | 油罐应进油 | |
4、底阀失效 | 检查底阀 | |
5、泵叶片卡在槽内 | 应拆开清洗 | |
6、泵叶片破碎 | 更换泵叶片 | |
7、叶片泵使用时间长、效率差 | 更换叶片泵 | |
8、旁路阀粘在开的位置 | 应拆开清洗 | |
9、旁路阀弹簧已断 | 更换弹簧 | |
10、过滤器中垃圾过多 | 清洗或更换过滤器 | |
11、进油口与泵吸口连接不密封 | 加密封垫拧紧螺栓 | |
12、回流室浮子底座上有垃圾 | 清洗底座 | |
13、回流室浮子卡在内壁上 | 更换支架或浮子 | |
加油机出油量 显著减少 | 1、浮子因油液渗入浮力不足 | 更换浮子 |
2、空气分离出口外单向阀门未固定 | 修理或更换单向阀 | |
3、储油罐油管未固定或过长 | 检查油管长度 | |
4、油液杂质太多,过滤器阻塞 | 清洗过滤器和油罐 | |
5、集油管法兰连接外泄露 | 重新安装、防止泄露 | |
6、供油管堵塞、吸油困难 | 疏通管道、使吸油正常 | |
7、叶片粘在转子槽中 | 拆开清洗、重新安装 | |
8、电压不稳 | 改正电源电压 | |
计量误差 增大 | 1、分配阀的阀平面接触不良 | 平面进行研磨 |
2、计量器中密封与衬套磨损 | 更换密封圈和衬套 | |
3、计量器中连杆槽磨损 | 更换连杆和轴承 | |
4、计量器与脉冲发生器之间传动损坏 | 更换损坏件 | |
5、脉冲发生器损坏 | 更换 |
注;在对计量器中的损坏进行维修或更换后,校对计量精度必须通过当地计量部门,经校正加铅封后,方可使用。
型 号 | DJY-118(普通型) | DJY-118HI(大流量型) |
允许吸程 | ||
最大工作压力 | 300KPa | |
计量准确度 | ±0.3% | |
最大流量 | 90L/min | |
最小流量 | ||
累计升数 | 0-9999999999.99循环 | |
防爆电动机 | 0.75KW | 1.1KW |
220V、380V | 220V、380V | |
50HZ、60HZ | 50HZ、60HZ | |
1400r/min | 1400r/min | |
输油胶管 | 内径3/4″ (19mm),长度3000 mm | 内径 1″(25mm),长度3000 mm |
最大机型尺寸 | 长600mm 宽400mm 高1350mm | |
重量kg |
