产品展示

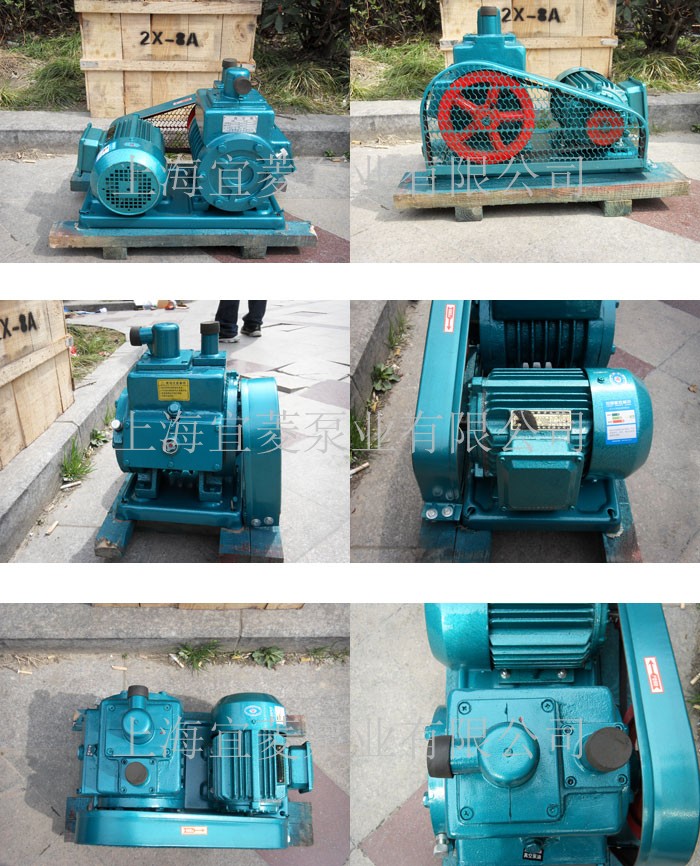

  • 2X双级旋片真空泵
  • 2X双级旋片真空泵

    性能数据

    抽气速率

    2-70 L/S

    极限真空度

    6-10-2 ≤(pa

    介质温度

    20℃<T+40

    抽送介质

    干燥空气(不腐蚀性气体)

    电机数据

    配套功率

    0.37 KW~5.5 KW

    电压

    380V  220V

    频率

    50HZ

    转数

    1400 r/min

    防护等级

    IP54/IP55

    材料

    内芯

    铸铁



    泵壳

    铸铁

    产品优势
    专业
    宜菱专业机电水泵10年专业生产、销售于一体的多元化企业
    1
    现货
    充裕的产品库存,供货周期保证
    2
    认可
    工厂获得多家著名企业的高度认可
    3
    质保
    建立完善的质保体系,所有质保人员需经过严格培训后上岗
    4

    概述:

    2X型旋片真空泵系双级油封机械真空泵,它是用于对密封容器抽除气体获得真空的基本设备。其工作原理与一般容积式泵相同,它是由一个与传动轴同芯安装而在泵体内处于偏心位置的转子组成,转子上有二个径向滑动叶片。当转子旋转的时候,这二个叶片一方面受离心力的作用,另一方面受着弹簧力的作用,使它能紧密地保持与泵体内壁相接触。将泵体分隔成二个工作室,叶片一边容积不断扩大,气体不断膨胀吸入气体,而另一边容积不断缩小,气体不断压缩排出气体,从而达到抽气的目的,这种操作每转重复二次.特别需要介绍的是,我厂最新设计制造的2X-4B双级旋片真空泵,一改国内三十年代老产品的模样,以其独到的优异性能在市场上独占鳌头.


    特点:

    1.     抽速快,体积小,重量轻,噪声低,维修方便,极限真空度高等优点。按国标限真空均为6 X 10-2 Pa(5 X 10-4Torr,:Torr=133.32Pa),而我厂标2X-4B泵的极限真空度为4 X 10-2 Pa(3 X 10-4Torr),比国标真空度要提高0.2个数量级,能在极短的时间内达到你所理想的真空度。

    2.     有可靠的防尘装置。其他旋片泵,当杂物通过防尘装置后,即可接进入泵腔内。而4B泵当杂物通过防法装置,只能流落在防法装置的外部周围。这样就确保了泵的正常运转,彻底解决了杂物进入泵腔内咬死的现象。

    3.     设有一个放气阀带进油孔的复合螺钉。我国多年生产的双级旋片泵,进油孔均设计在油箱内部的低级排气阀座上。当油孔堵塞时,需放掉油,拆下油箱,才能疏通油孔。而4B泵只要旋出复合螺钉,即可疏通油孔,亦可排出杂物及水蒸气。即快又省力,大大提高了泵的工作效率。


    用途和使用范围:

    1·2X型真空泵是抽除气体的基本设备之一。它可单独使用,也可与增压泵,扩散泵,分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼、化工、轻工、石油、医疗、制药、印染、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业。

    2·泵在环境温度51C-40℃范围内,进气口压强小于,.3x103帕的条件下,允许长期运转.被抽气体相对温度大于90%时,应开气镇阀.

    3·泵进气口连续敞通大气运转不得超过3分钟.

    4·泵不适用于抽除对金属有腐蚀的,对泵油起化学反应的,含有颗粒尘埃的气体,以及含氧过高的有爆炸性的、有毒的气体。



    型号

    2X-2

    2X-4A

    2X-8A

    2X-15A

    2X-30A

    2X-70A

    抽气速率L/S

    2

    4

    8

    15

    30

    70

    极限真空Pa(Torr)

    6*10-2(5*10-4)

    电动机功率w

    0.37

    0.55

    1.1

    1.5

    3

    5.5

    温升

    40

    进气口径mm

    18

    25

    40

    40

    65

    80

    转速r/min

    450

    590

    450

    420

    用油量:L

    0.7

    1.0

    2.0

    2.8

    3.0

    4.2

    噪声dB(A)

    68

    68

    ≤70

    ≤5

    ≤78(70)

    ≤80(75)

    外形尺寸:cm

    56×31×39

    56×34×37

    79×43×54

    79×53×54

    78×50×56

    9×165×70

    重量(kg

    58

    55

    75

    110

    232

    330

    冷却水量:L/min

    -

    -

    -

    -

    1

    2

    性能曲线:
